SCHEDA TECNICA / TECHNICAL SHEET

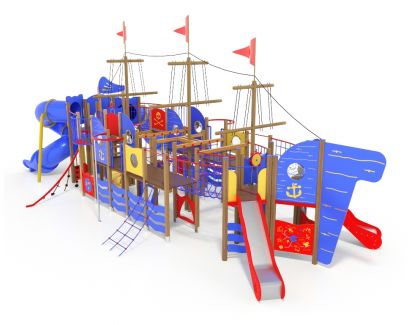

Name: GALEONE CON SCIVOLO A TUBO
11/05/2025
 Rev. 01 Code: V0700.SW-19   Pag. 1/1

cm 1532x729xh340 cm 1914x1029 HIC cm 190   AGE 0-12

ARREDO URBANO GIOCHI PER PARCHI SCENOGRAFIE DAL 1950 ALL'AVANGUARDIA
Copyright (C) POZZA 1865 S.r.l. - P.IVA IT02311670224 - info@pozza.it
DESCRIZIONE COMPONENTI / PARTS DESCRIPTION
NR
9
  Cod.: Q-14
 Square tower h 140 cm without roof:
 Torre quadrata senza tetto, pedana h 140 cm:


 Composed of 4 posts having a 9 x 9 cm section by lamellar wood, 1 square platform placed at a height of 140 cm.
 Torre altezza 140cm Realizzata con nr 4 montanti legno di pino nordico impregnato in autoclave tutta la bulloneria e fissaggi in acciaio inox, 1 pianale dimensione 1040mm x 1040mm realizzato con profili in legno di pino nordico impregnato e pedana in plastica riciclata al 95% seconda vita spessore 25mm.
NR
3
  Cod.: Q-19
 Square tower h 190 cm without roof:
 Torre quadrata senza tetto, pedana h 190 cm,:


 Composed of 4 posts having a 9 x 9 cm section by lamellar wood, 1 square platform placed at a height of 190 cm.
 Torre altezza 190cm Realizzata con nr 4 montanti legno di pino nordico impregnato in autoclave tutta la bulloneria e fissaggi in acciaio inox, 1 pianale dimensione 1040mm x 1040mm realizzato con profili in legno di pino nordico impregnato e pedana in plastica riciclata al 95% seconda vita spessore 25mm.
NR
2
  Cod.: S6-14
 Shroud lift h 140 cm
 Sartia di risalita h 140 cm


 Composed by climbing net in steel rope. Included by thrust bar
 Rete di arrampicata h140cm realizzata in corda di accaio rivestito in nylon, con tirafondi di fissaggio in acciaio inox. Barra reggispinta lunghezza 86cm in acciaio zincato verniciato. Tutta la bulloneria in acciaio inox
NR
2
  Cod.: P-2
 Protection lateral panels with polycarbonate portholes
 Pannelli laterali di protezione oblo'


 Made of polyethylene, with polycarbonate portholes, provided with stainless steel brackets for fixing them to the tower.
 Realizzati in polietilene colorato e oblo' in policarbonato trasparente, completi di staffe in acciaio inox per il fissaggio alla torretta.
NR
2
  Cod.: BV-4
 Activity panel
 Pannello attivita'


 Made of colored polyethylene, sandwich type, with flow lanes, rotating disk and central knob
 Pannello attivita' realizzato in polietilene HDPE bicolore inciso con percorso attivita' e figure. Selettore centrale in polietilene per indirizzare verso le attivita'. Tutta la bulloneria e gli elementi di fissaggio in acciaio inox
NR
2
  Cod.: P-7
 Protection lateral panels
 Pannelli laterali di protezione


 Panel made of HDPE polyethilene, bi-color 86cm in width with drawing on the outer layer. all the fixing elements in Stainless steel
 Pannello protettivo realizzato in polietilene HDPE composto per il 51% di plastica riciclata di spessore 15mm bicolore con incisioni estetiche. larghezza 86cm con elementi di fissaggio e viteria in acciaio inox
NR
1
  Cod.: SW-E19
 Tube-shaped slide h 190 cm diameter 80 cm:
 Scivolo a tubo elicoidale h 190 cm


 Polyethylene slide certified according to the existing rules; starting platform height 190 cm;
 scivolo in polietilene realizzato secondo le normative vigenti, con partenza a 190 cm, provvisto di pannello d’ingresso.
NR
1
  Cod.: SW-19
 Tube-shaped slide h 190 cm diameter 80 cm
 Scivolo a tubo h 190 cm, diametro 80 cm


 LLDPE Rotomoulded Polyethilene slide certified according to EN 1176 norms starting platform height 190 cm, installation panel included Dimensions 420cm lenght x 750cm diameter
 scivolo in polietilene realizzato secondo le normative vigenti, con partenza a 190 cm, provvisto di pannello di ingresso
NR
4
  Cod.: PD-6
 Tibetan bridge
 Ponte tibetano


 The net is made of steel strands rope, 18 mm diameter, covered with a colored nylon braid, highly resistant. The knots are covered with shell-shape protections.
 Ponte tibetano realizzato con rete in corda di acciaio rivestita in nylon sorretta da struttura in acciaio verniciato. Tutta la bulloneria e i sistemi di fissaggio in acciaio inox.
NR
2
  Cod.: SVPX-14
 Straight slide h 140 cm
 Scivolo h 140 cm


 slide with lateral sides made of polyethylene and stainless steel slide certified according to the existing rules; starting platform height 140 cm; provided with a transversal bar.
 Scivolo h140cm realizzato con scivolata in acciaio inox di larghezza 45cm modello inclusive per garantire l'utilizzo assistito e pannelli laterali in polietilene HDPE composto per il 51% di plastica riciclata pannelli laterali di protezione in polietilene e barra reggispinta di lunghezza 86 cm realizzata in acciaio verniciato. Tutta la bulloneria e gli elementi di fissaggio in acciaio inox
NR
2
  Cod.: PAL-10
 Rope gym
 Palestra a funi


 rope gym made of covered steel ropes
 Palestra a funi realizzata con una struttura portante in tubo curvo di acciaio zincato verniciato con funi in corda di acciaio ricoperto di nylon con dischi di polietilene. Tutta la bulloneria e gli elementi di fissaggio in acciaio inox
NR
1
  Cod.: P-3T
 Panels inside-out
 Pannelli dentro-fuori


 Made of polyethylene shaped with a central geometric hole, provided with stainless steel brackets for fixing them to the tower
 realizzati in polietilene colorato e sagomato con foro centrale a forma geometrica, completi di staffe in acciaio inox per il fissaggio alla torretta
NR
1
  Cod.: P-3Q
 Panels inside-out
 Pannelli dentro-fuori


 Made of polyethylene shaped with a central geometric hole, provided with stainless steel brackets for fixing them to the tower
 realizzati in polietilene colorato e sagomato con foro centrale a forma geometrica, completi di staffe in acciaio inox per il fissaggio alla torretta
NR
2
  Cod.: ABACOU0700
 Rudder panel
 Pannello timone


 Made of polyethylene, complete with rudder.
 Realizzato in polietilene colorato, completo di staffe in acciaio inox per il fissaggio alla torretta e timone in plastica colorata.
NR
2
  Cod.: C24
 Balcony
 Balconcino


 Made of painted steel, provided with stainless steel brackets for fixing them to the tower.
 Balconcino realizzato in acciaio zincato e verniciato con pedana in polietilene HDPE. Bulloneria in acciaio Inox
NR
6
  Cod.: 0918
 BOW PANEL
 PANNELLO PRUA


 POLYETHILENE BOW PANEL
 PANNELLO POLIETILENE DI PRUA

METHOD FOR FIXING THE GAME POSTS ON THE GROUND
METODO DI FISSAGGIO A TERRA DEI MONTANTI DEL GIOCO
The use of suitable galvanized brackets avoid the post be in a direct contact with the ground.
Attrezzatura predisposta per fissaggio in terreno vegetale mediante l’utilizzo di appositi telai metallici.


INFORMATION RELATING TO INSPECTION / INFORMAZIONI RELATIVE ALL’ISPEZIONE

Check / Ispezione:

  • periodical visual check / ispezione visiva periodica :
  • check the cleaning of the equipment / controllo della pulizia dell’attrezzatura;
  • check the area between the ground and the equipment / controllo degli interspazi tra terreno ed attrezzatura;
  • check the consistency of the ground / controllo della consistenza del terreno;
  • check the foundations / controllo delle fondamenta ;
  • check the corners / controllo degli spigoli;
  • check the possible lack of some items / controllo dell’eventuale mancanza di parti ;
  • check the excessive wear of the movable items (bushes and pivots) / controllo dell’usura eccessiva delle parti mobili (snodi e boccole);
  • check the integrity of the entire equipment / controllo dell’integritĂ  dell’intera attrezzatura.
  •

For the game area, subject to be use intensively or to acts of vandalism, it can be necessary to daily check the equipment. / Per le aree gioco soggette ad uso intensivo o vandalismo, può essere necessaria un’ispezione giornaliera.

  • Functional check / Ispezione funzionale:
  • it must be performed every 1-3 months / deve essere eseguita con frequenza da 1 a 3 mesi.
  • Periodical annual check / Ispezione annuale periodica:
It could be necessary to disassembly some parts to be checked / Potrebbe rendersi necessario lo smontaggio di alcune parti per la verifica
