SCHEDA TECNICA / TECHNICAL SHEET

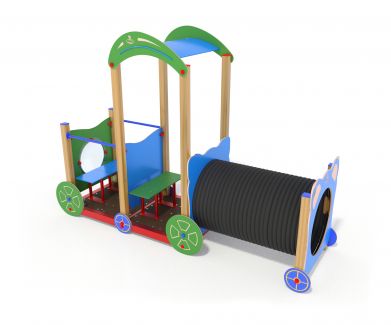

Name: TRENO BABY
09/12/2022
Rev. 06 Code: FF300B   Pag. 1/1

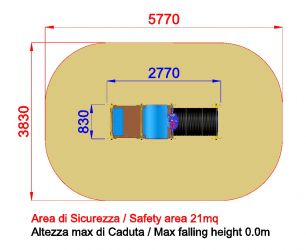

cm 83x277xh0 cm 383x577 HIC cm 0   AGE 0-12

ARREDO URBANO GIOCHI PER PARCHI SCENOGRAFIE DAL 1950 ALL'AVANGUARDIA
Copyright (C) POZZA 1865 S.r.l. - P.IVA IT02311670224 - info@pozza.it
DESCRIZIONE COMPONENTI / PARTS DESCRIPTION
NR
1
 Cod.: EQT4-0
 Square easy tower h 00 cm:
 Torre quadrata Easy, pedana h 00 cm:


 Composed by 4 posts having a 7 x 7 cm section by lamellar wood, 1 square platform placed at a height of 00 cm. Coloured polyethylene gable roof.
 Torre altezza 00cm Realizzata con nr 4 montanti legno di pino nordico impregnato in autoclave tutta la bulloneria e fissaggi in acciaio inox, 1 pianale dimensione 800mm x 800mm realizzato con profili in legno di pino nordico impregnato e pedana in plastica riciclata al 95% seconda vita spessore 25mm. Tetto realizzato con due falde in polietilene HDPE spessore 20mm e un pannello curvo in polietilene
NR
4
 Cod.: MONTANTEPINO
 pine wood pillar
 Montante pino


 Pillar made of pine wood
 Montante realizzato in pino
NR
1
 Cod.: C2ALU
 Square platform, under tower
 Pedana quadrata


 Made of non-slip material
 Pedana quadrata realizzata in plastica riciclata al 95% seconda vita, struttura portante in acciaio zincato e verniciato. Tutta la bulloneria e gli elementi di fissaggio in acciaio inox
NR
2
 Cod.: BR66
 Pushresistant Easy rod
 Barra reggispinta Easy


 Pushresistant Easy rod made of stainless steel
 Barra reggispinta Easy realizzata in acciaio INOX
NR
2
 Cod.: EGT-07
 Furniture Easy under the tower
 Arredo seduta dritta Easy


 1 bench L.66cm in polyethylene. Support made of a galvanized steel.
 composto da 1 panchina L.66cm con piano in polietilene e sostegni in acciaio zincato
NR
1
 Cod.: EPO
 Protection lateral panels with polycarbonate portholes EASY
 Pannello laterale di protezione oblo' EASY


 Made of polyethylene, with polycarbonate portholes, provided with stainless steel brackets for fixing them to the tower
 Realizzati in polietilene colorato e oblo in policarbonato trasparente, completi di staffe in acciaio inox per il fissaggio alla torretta
NR
1
 Cod.: EU0600-T
 Game panel tris EASY
 Pannello gioco tris EASY


 Two colored polyethylene panel with serigraphy XOX symbols, 9 half-moon rolling panels, Inox steel bolts.
 Pannello tris realizzato in polietilene HDPE riciclato al 50% bicolore con incisioni a forma di X e O per gioco tris con 9 mezzelune in polietilene rosso. Larghezza 66cm. Tutte le bullonerie e gli elementi di fissaggio in acciaio inox.
NR
1
 Cod.: ETT-17
 Polyethylene Tunnel
 Tunnel in polietilene easy


 Made of polyethylene provided with panels of connection to polyethylene turrets
 Tunnel realizzato con due pannelli in polietilene bicolore a forma di orsetto come ingresso e uscite e tubo corrugato . Tutta la bulloneria e gli elementi di fissaggio in acciaio inox

METHOD FOR FIXING THE GAME POSTS ON THE GROUND
METODO DI FISSAGGIO A TERRA DEI MONTANTI DEL GIOCO

The use of suitable galvanized brackets avoid the post be in a direct contact with the ground.
Attrezzatura predisposta per fissaggio in terreno vegetale mediante l’utilizzo di appositi telai metallici.


INFORMATION RELATING TO INSPECTION /
INFORMAZIONI RELATIVE ALL’ISPEZIONE

Check / Ispezione:

  • periodical visual check / ispezione visiva periodica :
  • check the cleaning of the equipment / controllo della pulizia dell’attrezzatura;
  • check the area between the ground and the equipment / controllo degli interspazi tra terreno ed attrezzatura;
  • check the consistency of the ground / controllo della consistenza del terreno;
  • check the foundations / controllo delle fondamenta ;
  • check the corners / controllo degli spigoli;
  • check the possible lack of some items / controllo dell’eventuale mancanza di parti ;
  • check the excessive wear of the movable items (bushes and pivots) / controllo dell’usura eccessiva delle parti mobili (snodi e boccole);
  • check the integrity of the entire equipment / controllo dell’integrità dell’intera attrezzatura.
  •

For the game area, subject to be use intensively or to acts of vandalism, it can be necessary to daily check the equipment. / Per le aree gioco soggette ad uso intensivo o vandalismo, può essere necessaria un’ispezione giornaliera.

  • Functional check / Ispezione funzionale:
  • it must be performed every 1-3 months / deve essere eseguita con frequenza da 1 a 3 mesi.
  • Periodical annual check / Ispezione annuale periodica:
It could be necessary to disassembly some parts to be checked / Potrebbe rendersi necessario lo smontaggio di alcune parti per la verifica
