SCHEDA TECNICA / TECHNICAL SHEET

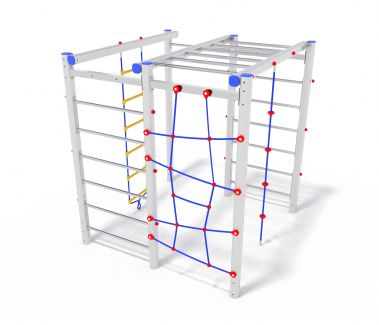

Name: PALESTRA CUBO ALLUMINIO
03/10/2022
Rev. 06 Code: C0300ALU   Pag. 1/1

cm 199x199xh180 cm 559x566 HIC cm 180   AGE 3-12

ARREDO URBANO GIOCHI PER PARCHI SCENOGRAFIE DAL 1950 ALL'AVANGUARDIA
Copyright (C) POZZA 1865 S.r.l. - P.IVA IT02311670224 - info@pozza.it
DESCRIZIONE COMPONENTI / PARTS DESCRIPTION
NR
1
 Cod.: CTFU0001
 Climbing rope
 Fune di risalita


 Climbing rope: Climbing rope in coated steel, with no. 4 supports, fixed with bolts to the horizontal support beam. Equipped with chain to be fixed to the ground.
 Corda di arrampicata: Corda di arrampicata in acciaio rivestito, con n. 4 appoggi, fissata alla trave portante orizzontale mediante bulloneria passante a scomparsa. Completa di catenella da fissare al suolo.
NR
3
 Cod.: CTSS0051
 Stainless Steel Spacer
 Distanziatore INOX


 Stainless Steel Spacer
 Distanziatore in acciaio INOX
NR
1
 Cod.: 0170
 Climbing ladder
 Sartia pioli lunghi


 Climbing ladder made of aluminum
 Sartia a pioli lunghi easy realizzata in alluminio
NR
1
 Cod.: PAL-08
 Vertical shroud
 Sartia verticale


 Made climbing net made in steel rope coated and fixed to the supporting structure with retractable bolts
 Realizzata rete di arrampicata in corda di acciaio rivestita e fissata alla struttura portante mediante bulloneria passante a scomparsa
NR
1
 Cod.: CTSC0007
 Climbing Ladder in rope:
 Scaletta di arrampicata in corda


 Made with climbing net made in coated steel rope, rungs in polymer, distance between holes cm. 40. Starting with through-screw with two chains to be fixed to the ground. Complete with chain to be fixed to the ground.
 Realizzata con rete di arrampicata in corda d’acciaio rivestita e pioli in polymer, interasse fori cm. 40. Attacco con vite passante a scomparsa con due catenelle e grilli da fissare a terra. Completa di catenella da fissare al suolo
NR
8
 Cod.: 0886
 Ladder INOX
 Scala a pioli INOX


 Made of: stainless steel
 Scala a pioli realizzata con sbarre di acciaio inox micropallinato
NR
1
 Cod.: 0374
 Stainless Steel supporting beam
 Trave sartia INOX


 Supporting beam for ladders made of stainless steel
 Trave di supporto per sartia in acciaio INOX
NR
9
 Cod.: PALO90x90ALU
 Aluminium Supporting Beam
 Montante ALU


 Supporting beam made of anodized aluminium
 Montante di supporto realizzato in alluminio anodizzato

METHOD FOR FIXING THE GAME POSTS ON THE GROUND
METODO DI FISSAGGIO A TERRA DEI MONTANTI DEL GIOCO

The use of suitable galvanized brackets avoid the post be in a direct contact with the ground.
Attrezzatura predisposta per fissaggio in terreno vegetale mediante l’utilizzo di appositi telai metallici.


INFORMATION RELATING TO INSPECTION /
INFORMAZIONI RELATIVE ALL’ISPEZIONE

Check / Ispezione:

  • periodical visual check / ispezione visiva periodica :
  • check the cleaning of the equipment / controllo della pulizia dell’attrezzatura;
  • check the area between the ground and the equipment / controllo degli interspazi tra terreno ed attrezzatura;
  • check the consistency of the ground / controllo della consistenza del terreno;
  • check the foundations / controllo delle fondamenta ;
  • check the corners / controllo degli spigoli;
  • check the possible lack of some items / controllo dell’eventuale mancanza di parti ;
  • check the excessive wear of the movable items (bushes and pivots) / controllo dell’usura eccessiva delle parti mobili (snodi e boccole);
  • check the integrity of the entire equipment / controllo dell’integritĂ  dell’intera attrezzatura.
  •

For the game area, subject to be use intensively or to acts of vandalism, it can be necessary to daily check the equipment. / Per le aree gioco soggette ad uso intensivo o vandalismo, può essere necessaria un’ispezione giornaliera.

  • Functional check / Ispezione funzionale:
  • it must be performed every 1-3 months / deve essere eseguita con frequenza da 1 a 3 mesi.
  • Periodical annual check / Ispezione annuale periodica:
It could be necessary to disassembly some parts to be checked / Potrebbe rendersi necessario lo smontaggio di alcune parti per la verifica
