SCHEDA TECNICA / TECHNICAL SHEET

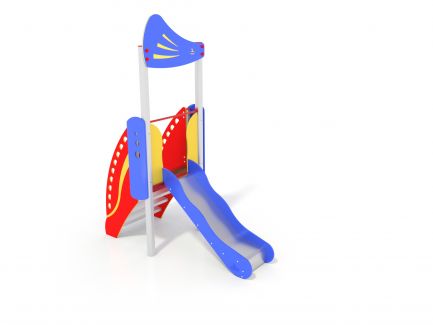

Name: TORRE MINI BABY
04/10/2022
Rev. 06 Code: AL90   Pag. 1/1

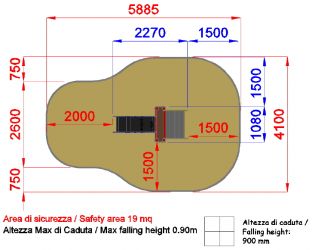

cm 350x104xh310 cm 400x660 HIC cm 90   AGE 2-12

ARREDO URBANO GIOCHI PER PARCHI SCENOGRAFIE DAL 1950 ALL'AVANGUARDIA
Copyright (C) POZZA 1865 S.r.l. - P.IVA IT02311670224 - info@pozza.it
DESCRIZIONE COMPONENTI / PARTS DESCRIPTION
NR
1
 Cod.: S-9ALU
 Climbing ladder h 90 cm
 Scala di risalita h 90 cm


 made of aluminium, complete with handrails and protective panels made of polyethylene
 scala realizzata in acciaio zincato con pannelli laterali di sostegno in polietilene bicolore HDPE con corrimano
NR
1
 Cod.: SPD-1
 Decorative panel
 Pannello decorativo


 Polyethilene decorative panel
 Pannello decorativo in polietilene
NR
1
 Cod.: SVPX-9
 Straight slide h 90 cm
 Scivolo h 90 cm


 slide with lateral sides made of polyethylene and stainless steel slide certified according to the existing rules; starting platform height 90 cm; provided with a transversal bar.
 Scivolo h90cm realizzato con scivolata in acciaio inox di larghezza 45cm e pannelli laterali in polietilene HDPE, pannelli laterali di protezione in polietilene e barra reggispinta di lunghezza 86 cm realizzata in acciaio verniciato. Tutta la bulloneria e gli elementi di fissaggio in acciaio inox
NR
1
 Cod.: STRUTTURATORREMINI
 Torre Mini Structure
 Struttura Torre Mini


 Mini Tower structure, consisting of a platform made of 95% recycled second-life plastic, load-bearing structure in galvanized and painted steel, two protective panels made of HDPE polyethylene composed of 51% recycled plastic 15mm thick two-tone with aesthetic engravings and uprights of support made of anodized aluminum/ wood / recycled plastic. All hardware and fasteners in stainless steel.
 Struttura Torre Mini, composta da pedana realizzata in plastica riciclata al 95% seconda vita, struttura portante in acciaio zincato e verniciato, due pannelli protettivi realizzati in polietilene HDPE composto per il 51% di plastica riciclata di spessore 15mm bicolore con incisioni estetiche e montanti di supporto realizzati in alluminio anodizzato/legno/plastica riciclata. Tutta la bulloneria e gli elementi di fissaggio in acciaio inox.
NR
2
 Cod.: PALO90x90ALU
 Aluminium Supporting Beam
 Montante ALU


 Supporting beam made of anodized aluminium
 Montante di supporto realizzato in alluminio anodizzato

METHOD FOR FIXING THE GAME POSTS ON THE GROUND
METODO DI FISSAGGIO A TERRA DEI MONTANTI DEL GIOCO

The use of suitable galvanized brackets avoid the post be in a direct contact with the ground.
Attrezzatura predisposta per fissaggio in terreno vegetale mediante l’utilizzo di appositi telai metallici.


INFORMATION RELATING TO INSPECTION /
INFORMAZIONI RELATIVE ALL’ISPEZIONE

Check / Ispezione:

  • periodical visual check / ispezione visiva periodica :
  • check the cleaning of the equipment / controllo della pulizia dell’attrezzatura;
  • check the area between the ground and the equipment / controllo degli interspazi tra terreno ed attrezzatura;
  • check the consistency of the ground / controllo della consistenza del terreno;
  • check the foundations / controllo delle fondamenta ;
  • check the corners / controllo degli spigoli;
  • check the possible lack of some items / controllo dell’eventuale mancanza di parti ;
  • check the excessive wear of the movable items (bushes and pivots) / controllo dell’usura eccessiva delle parti mobili (snodi e boccole);
  • check the integrity of the entire equipment / controllo dell’integrità dell’intera attrezzatura.
  •

For the game area, subject to be use intensively or to acts of vandalism, it can be necessary to daily check the equipment. / Per le aree gioco soggette ad uso intensivo o vandalismo, può essere necessaria un’ispezione giornaliera.

  • Functional check / Ispezione funzionale:
  • it must be performed every 1-3 months / deve essere eseguita con frequenza da 1 a 3 mesi.
  • Periodical annual check / Ispezione annuale periodica:
It could be necessary to disassembly some parts to be checked / Potrebbe rendersi necessario lo smontaggio di alcune parti per la verifica
