SCHEDA TECNICA / TECHNICAL SHEET

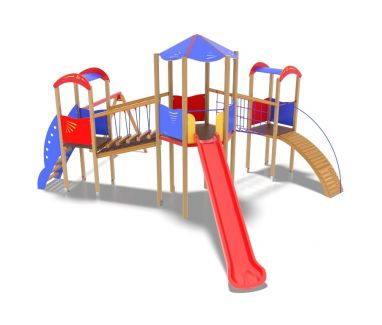

Name: PLUTONE CON TORRE ESAGONALE
30/11/2020
Rev. 01 Code: AF703.HT5-19   Pag. 1/1

cm 973x700xh410 cm 1393x1018 HIC cm 180   AGE 0-12

ARREDO URBANO GIOCHI PER PARCHI SCENOGRAFIE DAL 1950 ALL'AVANGUARDIA
Copyright (C) POZZA 1865 S.r.l. - P.IVA IT02311670224 - info@pozza.it
DESCRIZIONE COMPONENTI / PARTS DESCRIPTION
NR
1
 Cod.: Ht5-19
 Esagonal tower h 190 cm with roof
 Torre esagonale, pedana h 190 cm, con tetto


 Composed of 6 posts having a 9 x 9 cm section by lamellar wood, 1 esagonal platform placed at a height of 190 cm. Coloured gable roof
 Formata da n. 6 montanti in legno lamellare impregnato a pressione in autoclave, di sezione pentagonale, 1 pedana esagonale posta a cm 190 d altezza, tetto a 6 falde
NR
2
 Cod.: QT4-14
 Square tower h 140 cm
 Torre quadrata, pedana h 140 cm


 Manufactured with 4 posts having a 9 x 9 mm section by lamellar wood, 1 square platform placed at a height of 140 cm. Coloured polyethylene gable roof.
 Torre altezza 140cm Realizzata con nr 4 montanti legno di pino nordico impregnato in autoclave tutta la bulloneria e fissaggi in acciaio inox, 1 pianale dimensione 1040mm x 1040mm realizzato con profili in legno di pino nordico impregnato e pedana in plastica riciclata al 95% seconda vita spessore 25mm. Tetto realizzato con due falde in polietilene HDPE spessore 20mm e un pannello curvo in polietilene
NR
7
 Cod.: P-7
 Protection lateral panels
 Pannelli laterali di protezione


 Made of polyethylene provided with stainless steel brackets for fixing them to the tower.
 Pannello protettivo realizzato in polietilene HDPE composto per il 51% di plastica riciclata di spessore 15mm bicolore con incisioni estetiche. larghezza 86cm con elementi di fissaggio e viteria in acciaio inox
NR
1
 Cod.: S-14
 Climbing ladder h 140 cm
 Scala di risalita h 140 cm.


 made of impregnated wood, complete with handrails and protective panels made of polyethylene.
 realizzata in legno impregnato a pressione in autoclave, completa di corrimano e tavolette di protezione in polietilene.
NR
1
 Cod.: Poly-19
 Straight slide h 190 cm
 Scivolo h 190 cm


 Scivolo realizzato secondo le normative vigenti, con partenza a 190 cm, completo di barra reggispinta e pannelli di tamponamento.
 Scivolo realizzato secondo le normative vigenti, con partenza a 190 cm, completo di barra reggispinta e pannelli di tamponamento.
NR
1
 Cod.: SC1-14
 Ramp curve h 140 cm
 Pedana di risalita curva h 140 cm


 made of vacuum impregnated wood. Formed by staves and half poles applied to the walkway to facilitate the ascent. Supporting structure curved in lamellar wood. Complete with nylon rope and complete with nylon rope and steel bar
 Realizzata in legno in legno impregnato a pressione in autoclave, completa di corda in nylon per l’arrampicata e barra reggispinta
NR
1
 Cod.: ALT-01
 Swing kit with seat
 Kit altalena ad un posto con tavoletta


 Made with painted steel girder and two easel supporting griders in lamellar wood. Rubber anti-shock seat with metal reinforcement inside. Chains made by hot galvanized steel rod; chain mesh avoiding fingers entrapment. Joints made by hot galavnized steel with swinging central joint
 Realizzata con trave superiore in acciaio verniciato e gambe in legno lamellare impregnato. Tavoletta in gomma ad alto assorbimento d urto rinforzate all’interno da una struttura in metallo. Catene in tondo di acciaio zincato a caldo a maglia stretta che ne impedisce l’intrappolamento delle dita. Snodi realizzati in acciaio zincato e verniciato
NR
1
 Cod.: PI-6
 Tibetan bridge
 Ponte tibetano:


 The net is made of steel strands rope, 18 mm diameter, covered with a colored nylon braid, highly resistant. The knots are covered with shell-shape protections.
 Ponte tibetano realizzato con rete in corda di acciaio rivestita in nylon sorretta da struttura in legno di pino nordico impregnato. Tutta la bulloneria e i sistemi di fissaggio in acciaio inox.
NR
1
 Cod.: PI-5
 Inclined mobile bridge
 Ponte mobile inclinato


 Made of impregnated wood, with laminated wood beams oscillating hanging on to the handrail with steel ropes coated
 Realizzato con struttura portante in legno impregnato a pressione in autoclave, base pedana in materiale antisdrucciolo e con travi in legno lamellare oscillanti appesi al corrimano mediante corde di acciaio rivestite

METHOD FOR FIXING THE GAME POSTS ON THE GROUND
METODO DI FISSAGGIO A TERRA DEI MONTANTI DEL GIOCO

The use of suitable galvanized brackets avoid the post be in a direct contact with the ground.
Attrezzatura predisposta per fissaggio in terreno vegetale mediante l’utilizzo di appositi telai metallici.


INFORMATION RELATING TO INSPECTION /
INFORMAZIONI RELATIVE ALL’ISPEZIONE

Check / Ispezione:

  • periodical visual check / ispezione visiva periodica :
  • check the cleaning of the equipment / controllo della pulizia dell’attrezzatura;
  • check the area between the ground and the equipment / controllo degli interspazi tra terreno ed attrezzatura;
  • check the consistency of the ground / controllo della consistenza del terreno;
  • check the foundations / controllo delle fondamenta ;
  • check the corners / controllo degli spigoli;
  • check the possible lack of some items / controllo dell’eventuale mancanza di parti ;
  • check the excessive wear of the movable items (bushes and pivots) / controllo dell’usura eccessiva delle parti mobili (snodi e boccole);
  • check the integrity of the entire equipment / controllo dell’integritĂ  dell’intera attrezzatura.
  •

For the game area, subject to be use intensively or to acts of vandalism, it can be necessary to daily check the equipment. / Per le aree gioco soggette ad uso intensivo o vandalismo, può essere necessaria un’ispezione giornaliera.

  • Functional check / Ispezione funzionale:
  • it must be performed every 1-3 months / deve essere eseguita con frequenza da 1 a 3 mesi.
  • Periodical annual check / Ispezione annuale periodica:
It could be necessary to disassembly some parts to be checked / Potrebbe rendersi necessario lo smontaggio di alcune parti per la verifica
