SCHEDA TECNICA / TECHNICAL SHEET

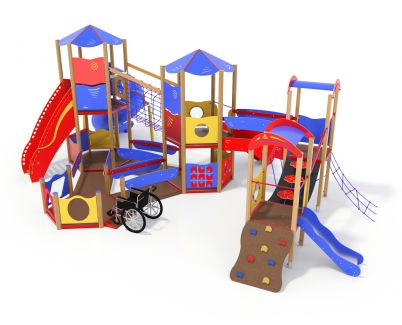

Name: SATURNO CON SCIVOLI
28/03/2024
Rev. 06 Code: AF301H19   Pag. 1/1

cm 790x1120xh430 cm 1100x1510 HIC cm 200 H   AGE 0-12

ARREDO URBANO GIOCHI PER PARCHI SCENOGRAFIE DAL 1950 ALL'AVANGUARDIA
Copyright (C) POZZA 1865 S.r.l. - P.IVA IT02311670224 - info@pozza.it
DESCRIZIONE COMPONENTI / PARTS DESCRIPTION
NR
1
 Cod.: QT4-9
 Square tower h 90 cm
 Torre quadrata, pedana h 90 cm


 Manufactured with 4 posts having a 9 x 9 cm section by lamellar wood, 1 square platform placed at a height of 90 cm. Coloured polyethylene gable roof.
 Torre altezza 90cm Realizzata con nr 4 montanti legno di pino nordico impregnato in autoclave tutta la bulloneria e fissaggi in acciaio inox, 1 pianale dimensione 1040mm x 1040mm realizzato con profili in legno di pino nordico impregnato e pedana in plastica riciclata al 95% seconda vita spessore 25mm. Tetto realizzato con due falde in polietilene HDPE spessore 20mm e un pannello curvo in polietilene
NR
1
 Cod.: QT4-14
 Square tower h 140 cm
 Torre quadrata, pedana h 140 cm


 Manufactured with 4 posts having a 9 x 9 mm section by lamellar wood, 1 square platform placed at a height of 140 cm. Coloured polyethylene gable roof.
 Torre altezza 140cm Realizzata con nr 4 montanti legno di pino nordico impregnato in autoclave tutta la bulloneria e fissaggi in acciaio inox, 1 pianale dimensione 1040mm x 1040mm realizzato con profili in legno di pino nordico impregnato e pedana in plastica riciclata al 95% seconda vita spessore 25mm. Tetto realizzato con due falde in polietilene HDPE spessore 20mm e un pannello curvo in polietilene
NR
1
 Cod.: HT5-19
 Esagonal tower h 190 cm with roof
 Torre esagonale, pedana h 190 cm, con tetto


 Composed of 6 posts having a 9 x 9 cm section by lamellar wood, 1 esagonal platform placed at a height of 190 cm. Coloured gable roof
 Formata da n. 6 montanti in legno lamellare impregnato a pressione in autoclave, di sezione pentagonale, 1 pedana esagonale posta a cm 190 d altezza, tetto a 6 falde
NR
3
 Cod.: C3
 Esagonal platform
 Pedana esagonale


 Made of non-slip material
 Realizzata in materiale antisdrucciolo
NR
1
 Cod.: PI-10
 Fixed inclined bridge
 Ponte fisso inclinato


 Walkway made of impregnated wood, with polyethylene parapets
 Ponte di collegamento realizzato con struttura portante in profili di legno di pino nordico impregnato in autoclave con piano di calpestio in plastica riciclata seconda vita 95% spessore 25mm. Pannelli laterali di protezione realizzati in polietilene HDPE spessore 20mm con finestra oblo' in plexiglass struttura portante in travi legno di pino nordico impregnato in autoclave. Tutta la bulloneria e i sistemi di fissaggio in acciaio inox.
NR
4
 Cod.: PD-10
 Fixed right bridge
 Ponte fisso dritto


 Walkway made of impregnated wood, with plyethylene parapets
 Ponte fisso dritto realizzato con pedana in plastica riciclata al 95% seconda vita, staffe di supporto in legno di pino impregnato in autoclave, pannelli laterali di protezione in polietilene HDPE bicolore struttura di supporto in legno di pino nordico impregnato in autoclave. Tutta la bulloneria e gli elementi di fissaggio in acciaio inox
NR
1
 Cod.: PI-5
 Inclined mobile bridge
 Ponte mobile inclinato


 Made of impregnated wood, with laminated wood beams oscillating hanging on to the handrail with steel ropes coated
 Ponte mobile inclinato realizzato in con struttura portante in acciaio verniciato, con corde in acciaio rivestito in nylon come supporto per dei fiori basculanti in polietilene HDPE con pedana di sicurezza in gomma conforme ai criteri CAM
NR
1
 Cod.: S-9
 Climbing ladder h 90 cm
 Scala di risalita h 90 cm


 made of impregnated wood, complete with handrails and protective panels made of polyethylene
 Scala h90 realizzata in acciaio zincato con pannelli laterali di sostegno in polietilene bicolore HDPE con corrimano
NR
1
 Cod.: S-19
 Climbing ladder h 190 cm
 Scala di risalita h 190 cm


 made of impregnated wood, complete with handrails and protective panels made of polyethylene
 scala realizzata in legno impregnato a pressione in autoclave, completa di corrimano e tavolette di protezione in polietilene
NR
1
 Cod.: SVP-90
 Straight slide
 Scivolo h 90 cm


 Polyethylene slide certified according to the existing rules; starting platform height 90 cm; provided with a transversal bar.
 Scivolo in polietilene rotazionale realizzato secondo le normative vigenti, con partenza a 90 cm, completo di barra reggispinta e pannelli di tamponamento.
NR
1
 Cod.: SVP-140
 Straight slide
 Scivolo h 140 cm


 Polyethylene slide certified according to the existing rules; starting platform height 140 cm; provided with a transversal bar.
 Scivolo in polietilene realizzato secondo le normative vigenti, con partenza a 140 cm, completo di barra reggispinta e pannelli di tamponamento in polietilene.
NR
1
 Cod.: SW-E19
 Tube-shaped slide h 190 cm diameter 80 cm:
 Scivolo a tubo elicoidale h 190 cm


 Polyethylene slide certified according to the existing rules; starting platform height 190 cm;
 scivolo in polietilene realizzato secondo le normative vigenti, con partenza a 190 cm, provvisto di pannello d’ingresso.
NR
1
 Cod.: S6-14
 Shroud lift h 140 cm
 Sartia di risalita h 140 cm


 Composed by climbing net in steel rope. Included by thrust bar
 Rete di arrampicata h140cm realizzata in corda di accaio rivestito in nylon, con tirafondi di fissaggio in acciaio inox. Barra reggispinta lunghezza 86cm in acciaio zincato verniciato. Tutta la bulloneria in acciaio inox
NR
3
 Cod.: P-2
 Protection lateral panels with polycarbonate portholes
 Pannelli laterali di protezione oblo'


 Made of polyethylene, with polycarbonate portholes, provided with stainless steel brackets for fixing them to the tower.
 Realizzati in polietilene colorato e oblo' in policarbonato trasparente, completi di staffe in acciaio inox per il fissaggio alla torretta.
NR
9
 Cod.: P-7
 Protection lateral panels
 Pannelli laterali di protezione


 Panel made of HDPE polyethilene, bi-color 86cm in width with drawing on the outer layer. all the fixing elements in Stainless steel
 Pannello protettivo realizzato in polietilene HDPE composto per il 51% di plastica riciclata di spessore 15mm bicolore con incisioni estetiche. larghezza 86cm con elementi di fissaggio e viteria in acciaio inox
NR
1
 Cod.: P-3C
 Panels inside-out
 Pannelli dentro-fuori


 Made of polyethylene shaped with a central geometric hole, provided with stainless steel brackets for fixing them to the tower
 realizzati in polietilene colorato e sagomato con foro centrale a forma geometrica, completi di staffe in acciaio inox per il fissaggio alla torretta
NR
1
 Cod.: P-3Q
 Panels inside-out
 Pannelli dentro-fuori


 Made of polyethylene shaped with a central geometric hole, provided with stainless steel brackets for fixing them to the tower
 realizzati in polietilene colorato e sagomato con foro centrale a forma geometrica, completi di staffe in acciaio inox per il fissaggio alla torretta
NR
1
 Cod.: P-3T
 Panels inside-out
 Pannelli dentro-fuori


 Made of polyethylene shaped with a central geometric hole, provided with stainless steel brackets for fixing them to the tower
 realizzati in polietilene colorato e sagomato con foro centrale a forma geometrica, completi di staffe in acciaio inox per il fissaggio alla torretta
NR
1
 Cod.: ABACOGT-01
 OXO Panel
 Gioco tris


 Two colored polyethylene panel with serigraphy XOX symbols, 9 half-moon rolling panels, Inox steel bolts.
 Pannello tris realizzato in polietilene HDPE riciclato al 50% bicolore con incisioni a forma di X e O per gioco tris con 9 mezzelune in polietilene rosso. Tutte le bullonerie e gli elementi di fissaggio in acciaio inox.
NR
1
 Cod.: BV-6
 Shop panels
 Banco vendita


 Vertical panel made of polyethylene and wood shelf.
 Pannello Banco vendita realizzato in polietilene colorato HDPE bicolore, completo di staffe in acciaio inox per il fissaggio alla torretta e piano d’appoggio superiore in legno impregnato a pressione in autoclave.
NR
1
 Cod.: ABACO U0600-S
 Mirror MAGIC Panel
 Pannello specchio


 Made of polyethylene, with mirror made polished stainless steel.
 Pannello specchio realizzato in polietilene HDPE colorato con specchio in acciaio inox. Tutta la bulloneria e gli elementi di fissaggio in acciaio inox

METHOD FOR FIXING THE GAME POSTS ON THE GROUND
METODO DI FISSAGGIO A TERRA DEI MONTANTI DEL GIOCO

The use of suitable galvanized brackets avoid the post be in a direct contact with the ground.
Attrezzatura predisposta per fissaggio in terreno vegetale mediante l’utilizzo di appositi telai metallici.


INFORMATION RELATING TO INSPECTION /
INFORMAZIONI RELATIVE ALL’ISPEZIONE

Check / Ispezione:

  • periodical visual check / ispezione visiva periodica :
  • check the cleaning of the equipment / controllo della pulizia dell’attrezzatura;
  • check the area between the ground and the equipment / controllo degli interspazi tra terreno ed attrezzatura;
  • check the consistency of the ground / controllo della consistenza del terreno;
  • check the foundations / controllo delle fondamenta ;
  • check the corners / controllo degli spigoli;
  • check the possible lack of some items / controllo dell’eventuale mancanza di parti ;
  • check the excessive wear of the movable items (bushes and pivots) / controllo dell’usura eccessiva delle parti mobili (snodi e boccole);
  • check the integrity of the entire equipment / controllo dell’integritĂ  dell’intera attrezzatura.
  •

For the game area, subject to be use intensively or to acts of vandalism, it can be necessary to daily check the equipment. / Per le aree gioco soggette ad uso intensivo o vandalismo, può essere necessaria un’ispezione giornaliera.

  • Functional check / Ispezione funzionale:
  • it must be performed every 1-3 months / deve essere eseguita con frequenza da 1 a 3 mesi.
  • Periodical annual check / Ispezione annuale periodica:
It could be necessary to disassembly some parts to be checked / Potrebbe rendersi necessario lo smontaggio di alcune parti per la verifica
