SCHEDA TECNICA / TECHNICAL SHEET

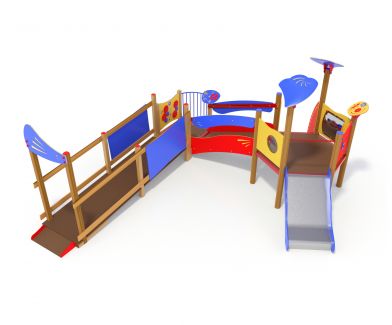

Name: SATURNO CON PEDANA INCLUSIVE H40
09/12/2022
Rev. 01 Code: AF300H.S2-4   Pag. 1/1

cm 445x510xh300 cm 745x810 HIC cm 90 H   AGE 2-12

ARREDO URBANO GIOCHI PER PARCHI SCENOGRAFIE DAL 1950 ALL'AVANGUARDIA
Copyright (C) POZZA 1865 S.r.l. - P.IVA IT02311670224 - info@pozza.it
DESCRIZIONE COMPONENTI / PARTS DESCRIPTION
NR
1
 Cod.: S2-4ALU
 ..............
 Pedana di risalita disabili h 40 cm:


 .............................
 Realizzata con pali laterali in alluminio con cappucci in polietilene, piano di calpestio in carply antisdrucciolo.
NR
1
 Cod.: HT6-6ALU
 Hexagonal tower less roof
 Torre esagonale senza tetto


 made of 6 aluminum beams, 1 hexagoal platform and mounted at 60 cm height
 Formata da n. 6 montanti in alluminio, 1 pedana esagonale posta a cm 60 di altezza
NR
1
 Cod.: ABACOGT-01
 OXO Panel
 Gioco tris


 Two colored polyethylene panel with serigraphy XOX symbols, 9 half-moon rolling panels, Inox steel bolts.
 Pannello tris realizzato in polietilene HDPE riciclato al 50% bicolore con incisioni a forma di X e O per gioco tris con 9 mezzelune in polietilene rosso. Tutte le bullonerie e gli elementi di fissaggio in acciaio inox.
NR
1
 Cod.: ABACO U0600-S
 Mirror MAGIC Panel
 Pannello specchio


 Made of polyethylene, with mirror made polished stainless steel.
 Pannello specchio realizzato in polietilene HDPE colorato con specchio in acciaio inox. Tutta la bulloneria e gli elementi di fissaggio in acciaio inox
NR
1
 Cod.: ABACO U0600-N
 Panel with numbers
 Pannello numeri


 Made of colored polyethylene, sandwich type, with central rotating disk.
 Gioco numeri realizzato in polietilene HDPE resistente ai raggi ultravioletti riciclato al 50% bicolore con incisioni con un disco rotante centrale realizzato in polietilene. Tutta la bulloneria e gli elementi di fissaggio in acciaio inox.
NR
1
 Cod.: 0170
 Climbing ladder
 Sartia pioli lunghi


 Climbing ladder made of aluminum
 Sartia a pioli lunghi easy realizzata in alluminio
NR
1
 Cod.: SVPX-6H
 Straight slide
 Scivolo h 60 cm Inclusiv


 slide with lateral sides made of polyethylene and stainless steel slide certified according to the existing rules; starting platform height 60 cm; provided with a transversal bar
 Scivolo h60cm realizzato con scivolata in acciaio inox di larghezza 86cm modello inclusive per garantire l'utilizzo assistito e pannelli laterali in polietilene HDPE, pannelli laterali di protezione in polietilene e barra reggispinta di lunghezza 86 cm realizzata in acciaio verniciato. Tutta la bulloneria e gli elementi di fissaggio in acciaio inox

METHOD FOR FIXING THE GAME POSTS ON THE GROUND
METODO DI FISSAGGIO A TERRA DEI MONTANTI DEL GIOCO

The use of suitable galvanized brackets avoid the post be in a direct contact with the ground.
Attrezzatura predisposta per fissaggio in terreno vegetale mediante l’utilizzo di appositi telai metallici.


INFORMATION RELATING TO INSPECTION /
INFORMAZIONI RELATIVE ALL’ISPEZIONE

Check / Ispezione:

  • periodical visual check / ispezione visiva periodica :
  • check the cleaning of the equipment / controllo della pulizia dell’attrezzatura;
  • check the area between the ground and the equipment / controllo degli interspazi tra terreno ed attrezzatura;
  • check the consistency of the ground / controllo della consistenza del terreno;
  • check the foundations / controllo delle fondamenta ;
  • check the corners / controllo degli spigoli;
  • check the possible lack of some items / controllo dell’eventuale mancanza di parti ;
  • check the excessive wear of the movable items (bushes and pivots) / controllo dell’usura eccessiva delle parti mobili (snodi e boccole);
  • check the integrity of the entire equipment / controllo dell’integrità dell’intera attrezzatura.
  •

For the game area, subject to be use intensively or to acts of vandalism, it can be necessary to daily check the equipment. / Per le aree gioco soggette ad uso intensivo o vandalismo, può essere necessaria un’ispezione giornaliera.

  • Functional check / Ispezione funzionale:
  • it must be performed every 1-3 months / deve essere eseguita con frequenza da 1 a 3 mesi.
  • Periodical annual check / Ispezione annuale periodica:
It could be necessary to disassembly some parts to be checked / Potrebbe rendersi necessario lo smontaggio di alcune parti per la verifica
