SCHEDA TECNICA / TECHNICAL SHEET

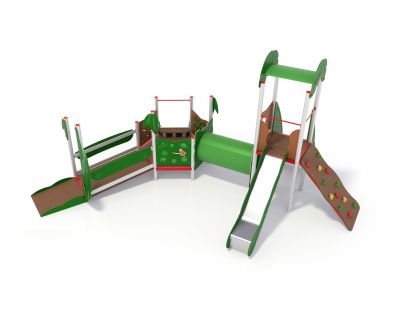

Name: SATURNO INCLUSIVE CON SCALA E SCIVOLO LEAVES
04/02/2023
Rev. 01 Code: AF300H.S1-14 STYLE LEAVES   Pag. 1/1

cm 660x780xh360 cm 950x1080 HIC cm 140   AGE 0-12

ARREDO URBANO GIOCHI PER PARCHI SCENOGRAFIE DAL 1950 ALL'AVANGUARDIA
Copyright (C) POZZA 1865 S.r.l. - P.IVA IT02311670224 - info@pozza.it
DESCRIZIONE COMPONENTI / PARTS DESCRIPTION
NR
1
 Cod.: LQT4-14ALU
 Square tower h 140cm style leaves
 Torre quadrata, pedana h 140cm style leaves


 Composed by 4 posts having a 9 x 9 cm section by aluminium, 1 square platform placed at a height of 140 cm. Coloured polyethylene gable roof.
 Torre altezza 140cm Realizzata con nr 4 montanti in alluminio EN EV6060 anodizzato con profilo speciale 90mm x 90mm con spigoli arrotondati raggio 32mm e anime interne di rinforzo spessore minimo 2,7 mm tutta la bulloneria e fissaggi in acciaio inox, 1 pianale dimensione 1040mm x 1040mm realizzato con profili in acciaio zincato e verniciato e pedana in plastica riciclata al 95% seconda vita spessore 25mm. Tetto realizzato con due falde in polietilene HDPE spessore 20mm con incisioni a forma di foglia e un pannello curvo in polietilene
NR
1
 Cod.: LSVPX-14
 Stainless steel slide style Leaves h140
 Scivolo inox style Leaves h140


 Stainless steel slide with polytheilene Leaves sides
 Scivolo h140cm realizzato con scivolata in acciaio inox di larghezza 45cm e pannelli laterali in polietilene HDPE con incisioni a forma di foglia, pannelli laterali di protezione in polietilene e barra reggispinta di lunghezza 86 cm realizzata in acciaio verniciato. Tutta la bulloneria e gli elementi di fissaggio in acciaio inox
NR
1
 Cod.: S-14ALU
 Climbing ladder h140cm
 Scala di risalita h140cm


 made of aluminium, complete with handrails and protective panels made of polyethylene
 scala realizzata con falde laterali in polietilene HDPE composto per il 51% di plastica riciclata con scalini in alluminio
NR
1
 Cod.: P-2
 Protection lateral panels with polycarbonate portholes
 Pannelli laterali di protezione oblo'


 Made of polyethylene, with polycarbonate portholes, provided with stainless steel brackets for fixing them to the tower.
 Realizzati in polietilene colorato e oblo' in policarbonato trasparente, completi di staffe in acciaio inox per il fissaggio alla torretta.
NR
1
 Cod.: SCL1-14ALU
 Free-climbing inclined ramp h 140 cm
 Pedana climbing h. 140 cm


 Consisting of non-slip multi-layer panel on which are fixed the resin supports, free-climbing type.
 Pedana climbing per torretta h140 realizzata con panello di plastica riciclata al 95% seconda vita con fori. Appigli per arrampicata in resina. Struttura portante con staffe di acciaio zincato verniciato. Barra reggispinta lunghezza 86cm. Bulloneria ed elementi di fissaggio in acciaio inox.
NR
1
 Cod.: LS2-4
 Inclusive ramp style leaves
 Rampa Inclusive style leaves


 Inclusive ramp style leaves
 Rampa Inclusive style leaves
NR
1
 Cod.: HT6-4ALU
 Hexagonal tower less roof
 Torre esagonale senza tetto


 made of 6 aluminum beams, 1 hexagoal platform and mounted at 40 cm height
 Formata da n. 6 montanti in alluminio, 1 pedana esagonale posta a cm 40 di altezza
NR
1
 Cod.: BV-3
 Galaxy panel
 Pannello galassia


 Vertical panel made of polyethylene
 Pannello realizzato in polietilene colorato, completo di staffe in acciaio inox per il fissaggio alla torretta
NR
1
 Cod.: ABACOGT-01
 OXO Panel
 Gioco tris


 Two colored polyethylene panel with serigraphy XOX symbols, 9 half-moon rolling panels, Inox steel bolts.
 Pannello tris realizzato in polietilene HDPE riciclato al 50% bicolore con incisioni a forma di X e O per gioco tris con 9 mezzelune in polietilene rosso. Tutte le bullonerie e gli elementi di fissaggio in acciaio inox.
NR
1
 Cod.: LSVPX-6H
 Inclusive poly inox slide h60
 Scivolo inclusive poly inox h60


 Inclusive Slide made of polyethilene and stainless steel
 Scivolo h60cm realizzato con scivolata in acciaio inox di larghezza 86cm modello inclusive per garantire l'utilizzo assistito e pannelli laterali in polietilene HDPE con incisioni a forma di foglia, pannelli laterali di protezione in polietilene e barra reggispinta di lunghezza 86 cm realizzata in acciaio verniciato. Tutta la bulloneria e gli elementi di fissaggio in acciaio inox
NR
1
 Cod.: BV-4
 Activity panel
 Pannello attivita'


 Made of colored polyethylene, sandwich type, with flow lanes, rotating disk and central knob
 Pannello attivita' realizzato in polietilene HDPE bicolore inciso con percorso attivita' e figure. Selettore centrale in polietilene per indirizzare verso le attivita'. Tutta la bulloneria e gli elementi di fissaggio in acciaio inox
NR
1
 Cod.: TT-17poly
 Polyethylene Tunnel
 Tunnel in polietilene


 Made of polyethylene provided with panels of connection to polyethylene turrets
 Tunnel realizzato con due pannelli in polietilene bicolore a forma di leone come ingresso e uscite e tubo in polietilene . Tutta la bulloneria e gli elementi di fissaggio in acciaio inox
NR
2
 Cod.: LP-5
 Panel style leaves h50
 Pannello style leaves h50


 Leaves panel
 Pannello foglia H 50cm realizzato in polietilene HDPE bicolore inciso a forma di foglia. Tutta la bulloneria e gli elementi di fissaggio in acciaio inox.

METHOD FOR FIXING THE GAME POSTS ON THE GROUND
METODO DI FISSAGGIO A TERRA DEI MONTANTI DEL GIOCO

The use of suitable galvanized brackets avoid the post be in a direct contact with the ground.
Attrezzatura predisposta per fissaggio in terreno vegetale mediante l’utilizzo di appositi telai metallici.


INFORMATION RELATING TO INSPECTION /
INFORMAZIONI RELATIVE ALL’ISPEZIONE

Check / Ispezione:

  • periodical visual check / ispezione visiva periodica :
  • check the cleaning of the equipment / controllo della pulizia dell’attrezzatura;
  • check the area between the ground and the equipment / controllo degli interspazi tra terreno ed attrezzatura;
  • check the consistency of the ground / controllo della consistenza del terreno;
  • check the foundations / controllo delle fondamenta ;
  • check the corners / controllo degli spigoli;
  • check the possible lack of some items / controllo dell’eventuale mancanza di parti ;
  • check the excessive wear of the movable items (bushes and pivots) / controllo dell’usura eccessiva delle parti mobili (snodi e boccole);
  • check the integrity of the entire equipment / controllo dell’integrità dell’intera attrezzatura.
  •

For the game area, subject to be use intensively or to acts of vandalism, it can be necessary to daily check the equipment. / Per le aree gioco soggette ad uso intensivo o vandalismo, può essere necessaria un’ispezione giornaliera.

  • Functional check / Ispezione funzionale:
  • it must be performed every 1-3 months / deve essere eseguita con frequenza da 1 a 3 mesi.
  • Periodical annual check / Ispezione annuale periodica:
It could be necessary to disassembly some parts to be checked / Potrebbe rendersi necessario lo smontaggio di alcune parti per la verifica
