SCHEDA TECNICA / TECHNICAL SHEET

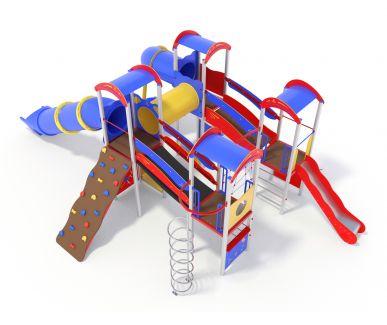

Name: ROMA CON SCIVOLO TUBO ALLUMINIO
11/05/2025
 Rev. 06 Code: AF104K.QT4-19 STYLE ALU   Pag. 1/1

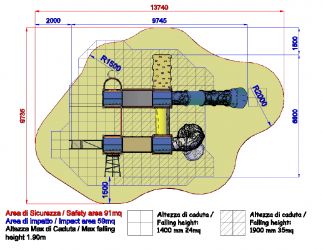

cm 1099x679xh410 cm 1449x979 HIC cm 190   AGE 2-12

ARREDO URBANO GIOCHI PER PARCHI SCENOGRAFIE DAL 1950 ALL'AVANGUARDIA
Copyright (C) POZZA 1865 S.r.l. - P.IVA IT02311670224 - info@pozza.it
DESCRIZIONE COMPONENTI / PARTS DESCRIPTION
NR
2
  Cod.: QT4-14
 Square tower h 140 cm
 Torre quadrata, pedana h 140 cm


 Composed of 4 posts having a 9 x 9 mm section by aluminium, 1 square platform placed at a height of 140 cm. Coloured polyethylene gable roof
 Torre altezza 140cm Realizzata con nr 4 montanti in alluminio EN EV6060 anodizzato con profilo speciale 90mm x 90mm con spigoli arrotondati raggio 32mm e anime interne di rinforzo spessore minimo 2,7 mm tutta la bulloneria e fissaggi in acciaio inox, 1 pianale dimensione 1040mm x 1040mm realizzato con profili in acciaio zincato e verniciato e pedana in plastica riciclata al 95% seconda vita spessore 25mm. Tetto realizzato con due falde in polietilene HDPE composto per il 51% di plastica riciclata spessore 20mm e un pannello curvo in polietilene
NR
2
  Cod.: QT4-19ALU
 Square tower h 190 cm
 Torre quadrata, pedana h 190 cm


 Composed by 4 posts having a 9 x 9 cm section by aluminium, 1 square platform placed at a height of 190 cm. Coloured polyethylene gable roof
 Torre altezza 190cm Realizzata con nr 4 montanti in alluminio EN EV6060 anodizzato con profilo speciale 90mm x 90mm con spigoli arrotondati raggio 32mm e anime interne di rinforzo spessore minimo 2,7 mm tutta la bulloneria e fissaggi in acciaio inox, 1 pianale dimensione 1040mm x 1040mm realizzato con profili in acciaio zincato e verniciato e pedana in plastica riciclata al 95% seconda vita spessore 25mm. Tetto realizzato con due falde in polietilene HDPE spessore 20mm e un pannello curvo in polietilene
NR
2
  Cod.: PI-11ALU
 Fixed inclined bridge
 Ponte fisso inclinato


 Walkway made of aluminium, with polyethylene parapets
 Ponte di collegamento realizzato con struttura portante in profili di acciaio zincato e verniciato con piano di calpestio in plastica riciclata seconda vita 95% spessore 25mm. Pannelli laterali di protezione realizzati in polietilene HDPE spessore 20mm con finestra oblo' in plexiglass struttura portante in travi di alluminio EN AV6060 anodizzato. Tutta la bulloneria e i sistemi di fissaggio in acciaio inox.
NR
1
  Cod.: TT-17poly
 Polyethylene Tunnel
 Tunnel in polietilene


 Made of polyethylene provided with panels of connection to polyethylene turrets
 Tunnel realizzato con due pannelli in polietilene bicolore a forma di leone come ingresso e uscite e tubo in polietilene . Tutta la bulloneria e gli elementi di fissaggio in acciaio inox
NR
1
  Cod.: PAL-02
 Linear Gym
 Kit palestra lineare


 Vertical net with frame made of lamellar wood beams fixed through disappearing and passing nuts and bolts Bars realized with stainless steel tubular pegs, mounted into two lateral wooden supports Climbing cord
 realizzata con struttura portante in legno lamellare impregnato a pressione in autoclave, rete di arrampicata in corda di acciaio rivestita e fissata alla struttura portante mediante bulloneria passante a scomparsa, spalliera verticale con pioli in acciaio inox, e fune di arrampicata con pioli
NR
1
  Cod.: SCL1-14
 Free-climbing inclined ramp h. 140
 Pedana climbing h. 140


 Consisting of non-slip multi-layer panel on which are fixed the resin supports, free-climbing type.
 Pedana climbing per torretta h140 realizzata con panello di plastica riciclata al 95% seconda vita con fori. Appigli per arrampicata in resina. Struttura portante in legno di pino nordico impregnato in autoclave. Barra reggispinta lunghezza 86cm. Bulloneria ed elementi di fissaggio in acciaio inox.
NR
1
  Cod.: P-7
 Protection lateral panels
 Pannelli laterali di protezione


 Panel made of HDPE polyethilene, bi-color 86cm in width with drawing on the outer layer. all the fixing elements in Stainless steel
 Pannello protettivo realizzato in polietilene HDPE composto per il 51% di plastica riciclata di spessore 15mm bicolore con incisioni estetiche. larghezza 86cm con elementi di fissaggio e viteria in acciaio inox
NR
1
  Cod.: BV-6
 Shop panels
 Banco vendita


 Vertical panel made of polyethylene and wood shelf.
 Pannello Banco vendita realizzato in polietilene colorato HDPE bicolore, completo di staffe in acciaio inox per il fissaggio alla torretta e piano d’appoggio superiore in legno impregnato a pressione in autoclave.
NR
1
  Cod.: ABACOGT-01
 OXO Panel
 Gioco tris


 Two colored polyethylene panel with serigraphy XOX symbols, 9 half-moon rolling panels, Inox steel bolts.
 Pannello tris realizzato in polietilene HDPE riciclato al 50% bicolore con incisioni a forma di X e O per gioco tris con 9 mezzelune in polietilene rosso. Tutte le bullonerie e gli elementi di fissaggio in acciaio inox.
NR
1
  Cod.: ABACO U0600-S
 Mirror MAGIC Panel
 Pannello specchio


 Made of polyethylene, with mirror made polished stainless steel.
 Pannello specchio realizzato in polietilene HDPE colorato con specchio in acciaio inox. Tutta la bulloneria e gli elementi di fissaggio in acciaio inox
NR
1
  Cod.: PS-14
 Spiral perch h 140 cm
 Pertica a spirale h 140 cm


 Composed bystainless steel tubular, support bracket and locking handles in painted steel
 Pertica a spirale composta da spirale h140 in accaio micropallinato, struttura portante con staffa curva in acciaio zincato vernciato. Tutta la bulloneria in accaio inox
NR
1

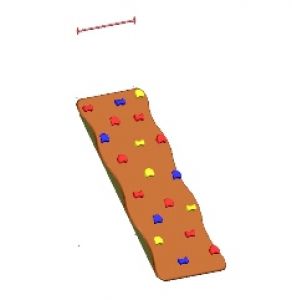

  Cod.: SCL1-19
 Free-climbing inclined ramp h. 190
 Pedana climbing h. 190


 Consisting of non-slip multi-layer panel on which are fixed the resin supports, free-climbing type.
 realizzata in materiale antisdrucciolo al quale vengono fissati gli appoggi in resina tipo free-climbing. Struttura portante realizzata con tavole in legno impregnato
NR
1
  Cod.: S6-14
 Shroud lift h 140 cm
 Sartia di risalita h 140 cm


 Composed by climbing net in steel rope. Included by thrust bar
 Rete di arrampicata h140cm realizzata in corda di accaio rivestito in nylon, con tirafondi di fissaggio in acciaio inox. Barra reggispinta lunghezza 86cm in acciaio zincato verniciato. Tutta la bulloneria in acciaio inox
NR
1
  Cod.: SW-19
 Tube-shaped slide h 190 cm diameter 80 cm
 Scivolo a tubo h 190 cm, diametro 80 cm


 LLDPE Rotomoulded Polyethilene slide certified according to EN 1176 norms starting platform height 190 cm, installation panel included Dimensions 420cm lenght x 750cm diameter
 scivolo in polietilene realizzato secondo le normative vigenti, con partenza a 190 cm, provvisto di pannello di ingresso
NR
1
  Cod.: SW-E19
 Tube-shaped slide h 190 cm diameter 80 cm:
 Scivolo a tubo elicoidale h 190 cm


 Polyethylene slide certified according to the existing rules; starting platform height 190 cm;
 scivolo in polietilene realizzato secondo le normative vigenti, con partenza a 190 cm, provvisto di pannello d’ingresso.
NR
1
  Cod.: SVPX-14
 Straight slide h 140 cm
 Scivolo h 140 cm


 slide with lateral sides made of polyethylene and stainless steel slide certified according to the existing rules; starting platform height 140 cm; provided with a transversal bar.
 Scivolo h140cm realizzato con scivolata in acciaio inox di larghezza 45cm modello inclusive per garantire l'utilizzo assistito e pannelli laterali in polietilene HDPE composto per il 51% di plastica riciclata pannelli laterali di protezione in polietilene e barra reggispinta di lunghezza 86 cm realizzata in acciaio verniciato. Tutta la bulloneria e gli elementi di fissaggio in acciaio inox
NR
1
  Cod.: P-2
 Protection lateral panels with polycarbonate portholes
 Pannelli laterali di protezione oblo'


 Made of polyethylene, with polycarbonate portholes, provided with stainless steel brackets for fixing them to the tower.
 Realizzati in polietilene colorato e oblo' in policarbonato trasparente, completi di staffe in acciaio inox per il fissaggio alla torretta.
NR
1
  Cod.: BV-4
 Activity panel
 Pannello attivita'


 Made of colored polyethylene, sandwich type, with flow lanes, rotating disk and central knob
 Pannello attivita' realizzato in polietilene HDPE bicolore inciso con percorso attivita' e figure. Selettore centrale in polietilene per indirizzare verso le attivita'. Tutta la bulloneria e gli elementi di fissaggio in acciaio inox
NR
1
  Cod.: ABACO U0600-N
 Panel with numbers
 Pannello numeri


 Made of colored polyethylene, sandwich type, with central rotating disk.
 Gioco numeri realizzato in polietilene HDPE resistente ai raggi ultravioletti riciclato al 50% bicolore con incisioni con un disco rotante centrale realizzato in polietilene. Tutta la bulloneria e gli elementi di fissaggio in acciaio inox.
NR
2
  Cod.: S4-14
 Steel ladder
 Scala di risalita a pioli h 140 cm


 Rungs made of stainless steel. Complete with steel bar.
 Scala a pioli h140 realizzata con struttura in legno di pino nordico impregnato in autoclave con 5 pioli in acciaio inox. Tutta la bulloneria e gli elementi di fissaggio in acciaio inox

METHOD FOR FIXING THE GAME POSTS ON THE GROUND
METODO DI FISSAGGIO A TERRA DEI MONTANTI DEL GIOCO
The use of suitable galvanized brackets avoid the post be in a direct contact with the ground.
Attrezzatura predisposta per fissaggio in terreno vegetale mediante l’utilizzo di appositi telai metallici.


INFORMATION RELATING TO INSPECTION / INFORMAZIONI RELATIVE ALL’ISPEZIONE

Check / Ispezione:

  • periodical visual check / ispezione visiva periodica :
  • check the cleaning of the equipment / controllo della pulizia dell’attrezzatura;
  • check the area between the ground and the equipment / controllo degli interspazi tra terreno ed attrezzatura;
  • check the consistency of the ground / controllo della consistenza del terreno;
  • check the foundations / controllo delle fondamenta ;
  • check the corners / controllo degli spigoli;
  • check the possible lack of some items / controllo dell’eventuale mancanza di parti ;
  • check the excessive wear of the movable items (bushes and pivots) / controllo dell’usura eccessiva delle parti mobili (snodi e boccole);
  • check the integrity of the entire equipment / controllo dell’integritĂ  dell’intera attrezzatura.
  •

For the game area, subject to be use intensively or to acts of vandalism, it can be necessary to daily check the equipment. / Per le aree gioco soggette ad uso intensivo o vandalismo, può essere necessaria un’ispezione giornaliera.

  • Functional check / Ispezione funzionale:
  • it must be performed every 1-3 months / deve essere eseguita con frequenza da 1 a 3 mesi.
  • Periodical annual check / Ispezione annuale periodica:
It could be necessary to disassembly some parts to be checked / Potrebbe rendersi necessario lo smontaggio di alcune parti per la verifica
