SCHEDA TECNICA / TECHNICAL SHEET

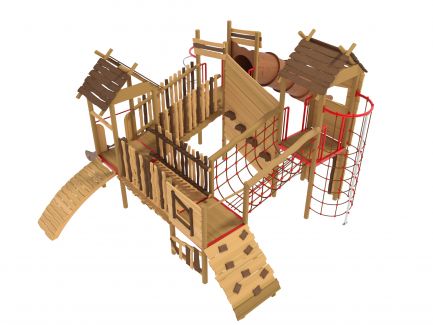

Name: ROMA PRIMITIV CON PALESTRA SOSPESA
28/03/2024
Rev. 06 Code: AF104K.PAL-05 STYLE PRIMITIV   Pag. 1/1

cm 810x680xh360 cm 1150x1030 HIC cm 200   AGE 3-12

ARREDO URBANO GIOCHI PER PARCHI SCENOGRAFIE DAL 1950 ALL'AVANGUARDIA
Copyright (C) POZZA 1865 S.r.l. - P.IVA IT02311670224 - info@pozza.it
DESCRIZIONE COMPONENTI / PARTS DESCRIPTION
NR
2
 Cod.: PQT4-14
 Square tower h 140 cm with roof
 Torre quadrata con tetto, pedana h 140 cm


 Composed of 4 posts made of chestnut wood or black locust, peeled and smoothed, 1 square platform placed at a height of 140 cm. Gable roof made of chestnut wood or black locust, peeled, smoothed and colored
 Realizzata con n 4 montanti in legno di castagno o robinia, lisciato con aspetto naturale, 1 pedana quadrata in legno di castagno con struttura di supporto in acciaio verniciato posta a 140 cm di altezza. Tetto a due falde in legno di castagno o robinia, scortecciato, lisciato con aspetto naturale e colorato
NR
1
 Cod.: PQ-9
 Square tower h 90 cm (without roof)
 Torre quadrata senza tetto, pedana h 90 cm


 Composed of 4 posts made of chestnut wood or black locust, peeled and smoothed, 1 square platform placed at a height of 90 cm.
 Realizzata con n 4 montanti in legno di castagno, lisciato con aspetto naturale, 1 pedana quadrata in legno di castagno con struttura di supporto in lamiera scatolata zincata e verniciata posta a 90 cm di altezza.
NR
1
 Cod.: PQT4-9
 Square tower h 90 cm with roof
 Torre quadrata con tetto, pedana h 90 cm


 Composed of 4 posts made of chestnut wood or black locust, peeled and smoothed, 1 square platform placed at a height of 90 cm. Gable roof made of chestnut wood or black locust, peeled, smoothed and colored
 Realizzata con n 4 montanti in legno di castagno o robinia, lisciato con aspetto naturale, 1 pedana quadrata in legno di castagno con struttura di supporto in acciaio verniciato posta a 90 cm di altezza. Tetto a due falde in legno di castagno o robinia, scortecciato, lisciato con aspetto naturale e colorato
NR
1
 Cod.: PS1-9
 Ramp h 90 cm
 Pedana di risalita h 90 cm


 Inclined platform, made of chestnut wood or black locust, peeled and smoothed, complete with nylon rope for climbing and thrust bar
 Pedana inclinata, realizzata in legno di castagno o robinia, scortecciato, lisciato con aspetto naturale, completa di corda in nylon per arrampicata e barra reggispinta
NR
1
 Cod.: PS-14
 Spiral perch h 140 cm
 Pertica a spirale h 140 cm


 Composed bystainless steel tubular, support bracket and locking handles in painted steel
 Pertica a spirale composta da spirale h140 in accaio micropallinato, struttura portante con staffa curva in acciaio zincato vernciato. Tutta la bulloneria in accaio inox
NR
1
 Cod.: S7-14
 Semicircle shroud h 140 cm
 Sartia semicerchio h 140 cm


 Composed by climbing net in steel rope coated stainless steel with superior support
 Realizzata con rete di arrampicata in corda di acciaio rivestita con supporto superiore in tubo di acciaio inox fissato ai montanti della torretta
NR
1
 Cod.: SVP-90
 Straight slide
 Scivolo h 90 cm


 Polyethylene slide certified according to the existing rules; starting platform height 90 cm; provided with a transversal bar.
 Scivolo in polietilene rotazionale realizzato secondo le normative vigenti, con partenza a 90 cm, completo di barra reggispinta e pannelli di tamponamento.
NR
1
 Cod.: PPD-7
 Rope bridge
 Ponte a funi


 Walkway made of chestnut wood or black locust, peeled and smoothed; with side parapets of coated steel wire ropes
 Ponte di collegamento tra due torri, camminamento realizzato con pali in legno di castagno , scortecciato, lisciato con aspetto naturale, con parapetti laterali in funi d’acciaio rivestite di nylon, tutti gli elementi di fissaggio alle torrette in acciaio inox
NR
1
 Cod.: PI-6
 Tibetan bridge
 Ponte tibetano:


 The net is made of steel strands rope, 18 mm diameter, covered with a colored nylon braid, highly resistant. The knots are covered with shell-shape protections.
 Ponte tibetano realizzato con rete in corda di acciaio rivestita in nylon sorretta da struttura in acciaio verniciato curvo. Tutta la bulloneria e i sistemi di fissaggio in acciaio inox.
NR
1
 Cod.: PAL-05
 Gym suspended
 Palestra sospesa


 With handhold along tubes steel. Wall stainless steel bars.
 Palestra tra torri sospesa in acciaio inox con anelli in acciaio rivestiti di gomma per la presa delle mani. Tutti gli elementi di fissaggio in acciaio inox
NR
1
 Cod.: P4
 Protection lateral panel with door
 Pannello laterale di protezione con porta


 Made of chestnut wood or black locust, peeled, smoothed and colored, with door
 Realizzata in legno di castagno o robinia, scortecciato, lisciato con aspetto naturale e colorato, con porta
NR
1
 Cod.: PPP-2
 Protection lateral panel with door
 Pannello laterale di protezione con porta


 Made of chestnut wood or black locust, peeled, smoothed and colored, with door
 Realizzata in legno di castagno o robinia, scortecciato, lisciato con aspetto naturale e colorato, con porta
NR
2
 Cod.: PPF-1
 Protection lateral panel with window
 Pannello laterale di protezione con finestra


 Made of chestnut wood or black locust, peeled, smoothed and colored, with window
 Pannello laterale di protezione con finestra realizzato con tavole di castagno naturale e mezzi pali in castagno naturale scortecciato, installati sulla struttura tramite staffe di fissaggio in acciaio inox
NR
1
 Cod.: PPF-2
 Protection lateral panel with window
 Pannello laterale di protezione con finestra


 Made of chestnut wood or black locust, peeled, smoothed and colored, with window
 Pannello laterale di protezione con finestra realizzato con tavole di castagno naturale e mezzi pali in castagno naturale scortecciato, installati sulla struttura tramite staffe di fissaggio in acciaio inox
NR
1
 Cod.: PPC-1
 Protection lateral panel
 Pannello laterale di protezione


 Made of chestnut wood or black locust, peeled and smoothed
 Pannello laterale di protezione realizzato con tavole di castagno naturale e mezzi pali in castagno naturale scortecciato, installati sulla struttura tramite staffe di fissaggio in acciaio inox
NR
2
 Cod.: PPR-1
 Protection lateral panel
 Pannello laterale di protezione


 Made of chestnut wood or black locust, peeled, smoothed and colored
 Pannello laterale di protezione realizzato con mezzi pali di castagno naturale tenuti insieme da due passanti in castagno naturale, installati sulla struttura tramite staffe di fissaggio in acciaio inox
NR
3
 Cod.: PGT-08
 Bench baby
 Seduta dritta baby


 Made of chestnut wood or black locust, peeled and smoothed
 Realizzata in legno di castagno o robinia, scortecciato, lisciato con aspetto naturale
NR
1
 Cod.: PGT-07
 Bench
 Seduta dritta


 Made of chestnut wood or black locust, peeled and smoothed
 Realizzata in legno di castagno o robinia, scortecciato, lisciato con aspetto naturale
NR
1
 Cod.: PPI-4
 Inclined bridge
 Passerella oscillante inclinata primitiv


 Walkway and parapets made of chestnut wood or black locust, peeled, smoothed and colored.
 Camminamento e parapetti realizzati in legno di castagno o robinia, scortecciati, lisciati con aspetto naturale e colorati.
NR
1
 Cod.: SWE-14
 Spiral-shaped slide h 140 cm
 Scivolo elicoidale h 140 cm


 Spiral-shaped slide, 140cm high, provided with protection and safety bars placed at the starting point
 scivolo elicoidale con partenza a 140 cm, provvisto di pedana di partenza con parapetti di protezione e barra reggispinta

METHOD FOR FIXING THE GAME POSTS ON THE GROUND
METODO DI FISSAGGIO A TERRA DEI MONTANTI DEL GIOCO

The use of suitable galvanized brackets avoid the post be in a direct contact with the ground.
Attrezzatura predisposta per fissaggio in terreno vegetale mediante l’utilizzo di appositi telai metallici.


INFORMATION RELATING TO INSPECTION /
INFORMAZIONI RELATIVE ALL’ISPEZIONE

Check / Ispezione:

  • periodical visual check / ispezione visiva periodica :
  • check the cleaning of the equipment / controllo della pulizia dell’attrezzatura;
  • check the area between the ground and the equipment / controllo degli interspazi tra terreno ed attrezzatura;
  • check the consistency of the ground / controllo della consistenza del terreno;
  • check the foundations / controllo delle fondamenta ;
  • check the corners / controllo degli spigoli;
  • check the possible lack of some items / controllo dell’eventuale mancanza di parti ;
  • check the excessive wear of the movable items (bushes and pivots) / controllo dell’usura eccessiva delle parti mobili (snodi e boccole);
  • check the integrity of the entire equipment / controllo dell’integritĂ  dell’intera attrezzatura.
  •

For the game area, subject to be use intensively or to acts of vandalism, it can be necessary to daily check the equipment. / Per le aree gioco soggette ad uso intensivo o vandalismo, può essere necessaria un’ispezione giornaliera.

  • Functional check / Ispezione funzionale:
  • it must be performed every 1-3 months / deve essere eseguita con frequenza da 1 a 3 mesi.
  • Periodical annual check / Ispezione annuale periodica:
It could be necessary to disassembly some parts to be checked / Potrebbe rendersi necessario lo smontaggio di alcune parti per la verifica
