SCHEDA TECNICA / TECHNICAL SHEET

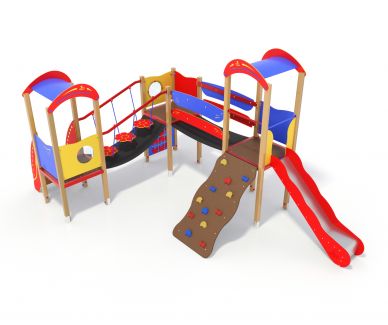

Name: DRAGON
10/12/2022
Rev. 07 Code: AF103   Pag. 1/1

cm 706x384xh360 cm 1057x682 HIC cm 140   AGE 2-12

ARREDO URBANO GIOCHI PER PARCHI SCENOGRAFIE DAL 1950 ALL'AVANGUARDIA
Copyright (C) POZZA 1865 S.r.l. - P.IVA IT02311670224 - info@pozza.it
DESCRIZIONE COMPONENTI / PARTS DESCRIPTION
NR
1
 Cod.: QT4-14
 Square tower h 140 cm
 Torre quadrata, pedana h 140 cm


 Manufactured with 4 posts having a 9 x 9 mm section by lamellar wood, 1 square platform placed at a height of 140 cm. Coloured polyethylene gable roof.
 Torre altezza 140cm Realizzata con nr 4 montanti legno di pino nordico impregnato in autoclave tutta la bulloneria e fissaggi in acciaio inox, 1 pianale dimensione 1040mm x 1040mm realizzato con profili in legno di pino nordico impregnato e pedana in plastica riciclata al 95% seconda vita spessore 25mm. Tetto realizzato con due falde in polietilene HDPE spessore 20mm e un pannello curvo in polietilene
NR
1
 Cod.: QT4-9
 Square tower h 90 cm
 Torre quadrata, pedana h 90 cm


 Manufactured with 4 posts having a 9 x 9 cm section by lamellar wood, 1 square platform placed at a height of 90 cm. Coloured polyethylene gable roof.
 Torre altezza 90cm Realizzata con nr 4 montanti legno di pino nordico impregnato in autoclave tutta la bulloneria e fissaggi in acciaio inox, 1 pianale dimensione 1040mm x 1040mm realizzato con profili in legno di pino nordico impregnato e pedana in plastica riciclata al 95% seconda vita spessore 25mm. Tetto realizzato con due falde in polietilene HDPE spessore 20mm e un pannello curvo in polietilene
NR
1
 Cod.: S-9
 Climbing ladder h 90 cm
 Scala di risalita h 90 cm


 made of impregnated wood, complete with handrails and protective panels made of polyethylene
 La scala e realizzata in legno impregnato a pressione in autoclave completa di corrimano e tavolette di protezione in polietilene
NR
1
 Cod.: PI-5
 Inclined mobile bridge
 Ponte mobile inclinato


 Made of impregnated wood, with laminated wood beams oscillating hanging on to the handrail with steel ropes coated
 Realizzato con struttura portante in legno impregnato a pressione in autoclave, base pedana in materiale antisdrucciolo e con travi in legno lamellare oscillanti appesi al corrimano mediante corde di acciaio rivestite
NR
1
 Cod.: SVPX-14
 Straight slide h 140 cm
 Scivolo h 140 cm


 slide with lateral sides made of polyethylene and stainless steel slide certified according to the existing rules; starting platform height 140 cm; provided with a transversal bar.
 Scivolo h140cm realizzato con scivolata in acciaio inox di larghezza 45cm modello inclusive per garantire l'utilizzo assistito e pannelli laterali in polietilene HDPE composto per il 51% di plastica riciclata pannelli laterali di protezione in polietilene e barra reggispinta di lunghezza 86 cm realizzata in acciaio verniciato. Tutta la bulloneria e gli elementi di fissaggio in acciaio inox
NR
3
 Cod.: P-7
 Protection lateral panels
 Pannelli laterali di protezione


 Panel made of HDPE polyethilene, bi-color 86cm in width with drawing on the outer layer. all the fixing elements in Stainless steel
 Pannello protettivo realizzato in polietilene HDPE composto per il 51% di plastica riciclata di spessore 15mm bicolore con incisioni estetiche. larghezza 86cm con elementi di fissaggio e viteria in acciaio inox
NR
2
 Cod.: P-2
 Protection lateral panels with polycarbonate portholes
 Pannelli laterali di protezione oblo'


 Made of polyethylene, with polycarbonate portholes, provided with stainless steel brackets for fixing them to the tower.
 Realizzati in polietilene colorato e oblo' in policarbonato trasparente, completi di staffe in acciaio inox per il fissaggio alla torretta.
NR
1
 Cod.: Q-14
 Square tower h 140 cm without roof:
 Torre quadrata senza tetto, pedana h 140 cm:


 Composed of 4 posts having a 9 x 9 cm section by lamellar wood, 1 square platform placed at a height of 140 cm.
 Torre altezza 140cm Realizzata con nr 4 montanti legno di pino nordico impregnato in autoclave tutta la bulloneria e fissaggi in acciaio inox, 1 pianale dimensione 1040mm x 1040mm realizzato con profili in legno di pino nordico impregnato e pedana in plastica riciclata al 95% seconda vita spessore 25mm.
NR
1
 Cod.: SCL1-14
 Free-climbing inclined ramp h. 140
 Pedana climbing h. 140


 Consisting of non-slip multi-layer panel on which are fixed the resin supports, free-climbing type.
 Pedana climbing per torretta h140 realizzata con panello di plastica riciclata al 95% seconda vita con fori. Appigli per arrampicata in resina. Struttura portante in legno di pino nordico impregnato in autoclave. Barra reggispinta lunghezza 86cm. Bulloneria ed elementi di fissaggio in acciaio inox.
NR
1
 Cod.: ABACOGT-01
 OXO Panel
 Gioco tris


 Two colored polyethylene panel with serigraphy XOX symbols, 9 half-moon rolling panels, Inox steel bolts.
 Pannello tris realizzato in polietilene HDPE riciclato al 50% bicolore con incisioni a forma di X e O per gioco tris con 9 mezzelune in polietilene rosso. Tutte le bullonerie e gli elementi di fissaggio in acciaio inox.
NR
1
 Cod.: PD-4
 Straight swinging footbridge
 Passerella oscillante Basic


 Walkway made of rubber, with parapets side panels of colored polyethylene.
 Ponte dritto realizzato con camminamento in gomma conforme ai criteri CAM. Parapetti laterali realizzati con pannelli in polietilene HDPE con struttura in acciaio verniciato. Tutta la bulloneria e gli elementi di fissaggio in acciaio inox.

METHOD FOR FIXING THE GAME POSTS ON THE GROUND
METODO DI FISSAGGIO A TERRA DEI MONTANTI DEL GIOCO

The use of suitable galvanized brackets avoid the post be in a direct contact with the ground.
Attrezzatura predisposta per fissaggio in terreno vegetale mediante l’utilizzo di appositi telai metallici.


INFORMATION RELATING TO INSPECTION /
INFORMAZIONI RELATIVE ALL’ISPEZIONE

Check / Ispezione:

  • periodical visual check / ispezione visiva periodica :
  • check the cleaning of the equipment / controllo della pulizia dell’attrezzatura;
  • check the area between the ground and the equipment / controllo degli interspazi tra terreno ed attrezzatura;
  • check the consistency of the ground / controllo della consistenza del terreno;
  • check the foundations / controllo delle fondamenta ;
  • check the corners / controllo degli spigoli;
  • check the possible lack of some items / controllo dell’eventuale mancanza di parti ;
  • check the excessive wear of the movable items (bushes and pivots) / controllo dell’usura eccessiva delle parti mobili (snodi e boccole);
  • check the integrity of the entire equipment / controllo dell’integrità dell’intera attrezzatura.
  •

For the game area, subject to be use intensively or to acts of vandalism, it can be necessary to daily check the equipment. / Per le aree gioco soggette ad uso intensivo o vandalismo, può essere necessaria un’ispezione giornaliera.

  • Functional check / Ispezione funzionale:
  • it must be performed every 1-3 months / deve essere eseguita con frequenza da 1 a 3 mesi.
  • Periodical annual check / Ispezione annuale periodica:
It could be necessary to disassembly some parts to be checked / Potrebbe rendersi necessario lo smontaggio di alcune parti per la verifica
