SCHEDA TECNICA / TECHNICAL SHEET | ||||||||

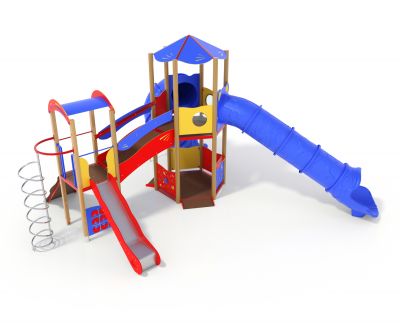

Name: ARIES BABY | |||||||||
04/06/2023 |
Rev. 01 | Code: AF102SSU.PS-14 | Pag. 1/1 | ||||||
![]() |
![]() |
![]() |
![]() |
||||||
cm 758x715xh340 | cm 1067x1077 | HIC cm 190 | H | AGE 2-12 | |||||
![]() |
|||||||||
![]() |
|||||||||
![]() ![]() ![]() ![]() ![]() ![]() ![]() |
|||||||||
ARREDO URBANO GIOCHI PER PARCHI SCENOGRAFIE DAL 1950 ALL'AVANGUARDIA Copyright (C) POZZA 1865 S.r.l. - P.IVA IT02311670224 - info@pozza.it |
|||||||||
DESCRIZIONE COMPONENTI / PARTS DESCRIPTION | |||||||||
NR |
1 |
Cod.: HT5-19 Esagonal tower h 190 cm with roof Torre esagonale, pedana h 190 cm, con tetto Composed of 6 posts having a 9 x 9 cm section by lamellar wood, 1 esagonal platform placed at a height of 190 cm. Coloured gable roof Formata da n. 6 montanti in legno lamellare impregnato a pressione in autoclave, di sezione pentagonale, 1 pedana esagonale posta a cm 190 d altezza, tetto a 6 falde |
|||||||
NR |
1 |
Cod.: P-7 Protection lateral panels Pannelli laterali di protezione Panel made of HDPE polyethilene, bi-color 86cm in width with drawing on the outer layer. all the fixing elements in Stainless steel Pannello protettivo realizzato in polietilene HDPE composto per il 51% di plastica riciclata di spessore 15mm bicolore con incisioni estetiche. larghezza 86cm con elementi di fissaggio e viteria in acciaio inox |
|||||||
NR |
2 |
Cod.: P-2 Protection lateral panels with polycarbonate portholes Pannelli laterali di protezione oblo' Made of polyethylene, with polycarbonate portholes, provided with stainless steel brackets for fixing them to the tower. Realizzati in polietilene colorato e oblo' in policarbonato trasparente, completi di staffe in acciaio inox per il fissaggio alla torretta. |
|||||||
NR |
1 |
Cod.: ABACO U0600-S Mirror MAGIC Panel Pannello specchio Made of polyethylene, with mirror made polished stainless steel. Pannello specchio realizzato in polietilene HDPE colorato con specchio in acciaio inox. Tutta la bulloneria e gli elementi di fissaggio in acciaio inox |
|||||||
NR |
1 |
Cod.: BV-2 Gear panel Pannello Ingranaggio Vertical panel made of polyethylene and wood shelf. Realizzato in polietilene colorato con ingranaggi e manopola per ruotarli, completo di staffe in acciaio inox per il fissaggio alla torretta e piano d’appoggio superiore in legno impregnato a pressione in autoclave. |
|||||||
NR |
1 |
Cod.: PI-10 Fixed inclined bridge Ponte fisso inclinato Walkway made of impregnated wood, with polyethylene parapets Ponte di collegamento realizzato con struttura portante in profili di legno di pino nordico impregnato in autoclave con piano di calpestio in plastica riciclata seconda vita 95% spessore 25mm. Pannelli laterali di protezione realizzati in polietilene HDPE spessore 20mm con finestra oblo' in plexiglass struttura portante in travi legno di pino nordico impregnato in autoclave. Tutta la bulloneria e i sistemi di fissaggio in acciaio inox. |
|||||||
NR |
1 |
Cod.: ABACOGT-01 OXO Panel Gioco tris Two colored polyethylene panel with serigraphy XOX symbols, 9 half-moon rolling panels, Inox steel bolts. Pannello tris realizzato in polietilene HDPE riciclato al 50% bicolore con incisioni a forma di X e O per gioco tris con 9 mezzelune in polietilene rosso. Tutte le bullonerie e gli elementi di fissaggio in acciaio inox. |
|||||||
![]() |
NR |
1 |
Cod.: PS-14 Spiral perch h 140 cm Pertica a spirale h 140 cm Composed bystainless steel tubular, support bracket and locking handles in painted steel Pertica a spirale composta da spirale h140 in accaio micropallinato, struttura portante con staffa curva in acciaio zincato vernciato. Tutta la bulloneria in accaio inox |
||||||
NR |
1 |
Cod.: SVPX-14 Straight slide h 140 cm Scivolo h 140 cm slide with lateral sides made of polyethylene and stainless steel slide certified according to the existing rules; starting platform height 140 cm; provided with a transversal bar. Scivolo h140cm realizzato con scivolata in acciaio inox di larghezza 45cm modello inclusive per garantire l'utilizzo assistito e pannelli laterali in polietilene HDPE composto per il 51% di plastica riciclata pannelli laterali di protezione in polietilene e barra reggispinta di lunghezza 86 cm realizzata in acciaio verniciato. Tutta la bulloneria e gli elementi di fissaggio in acciaio inox |
|||||||
NR |
1 |
Cod.: SCL1-14 Free-climbing inclined ramp h. 140 Pedana climbing h. 140 Consisting of non-slip multi-layer panel on which are fixed the resin supports, free-climbing type. Pedana climbing per torretta h140 realizzata con panello di plastica riciclata al 95% seconda vita con fori. Appigli per arrampicata in resina. Struttura portante in legno di pino nordico impregnato in autoclave. Barra reggispinta lunghezza 86cm. Bulloneria ed elementi di fissaggio in acciaio inox. |
|||||||
NR |
1 |
Cod.: SW-19 Tube-shaped slide h 190 cm diameter 80 cm Scivolo a tubo h 190 cm, diametro 80 cm Polyethylene slide certified according to the existing rules; starting platform height 190 cm scivolo in polietilene realizzato secondo le normative vigenti, con partenza a 190 cm, provvisto di pannello di ingresso |
|||||||
NR |
1 |
Cod.: SW-E19 Tube-shaped slide h 190 cm diameter 80 cm: Scivolo a tubo elicoidale h 190 cm Polyethylene slide certified according to the existing rules; starting platform height 190 cm; scivolo in polietilene realizzato secondo le normative vigenti, con partenza a 190 cm, provvisto di pannello d’ingresso. |
|||||||
NR |
1 |
Cod.: QT4-14 Square tower h 140 cm Torre quadrata, pedana h 140 cm Manufactured with 4 posts having a 9 x 9 mm section by lamellar wood, 1 square platform placed at a height of 140 cm. Coloured polyethylene gable roof. Torre altezza 140cm Realizzata con nr 4 montanti legno di pino nordico impregnato in autoclave tutta la bulloneria e fissaggi in acciaio inox, 1 pianale dimensione 1040mm x 1040mm realizzato con profili in legno di pino nordico impregnato e pedana in plastica riciclata al 95% seconda vita spessore 25mm. Tetto realizzato con due falde in polietilene HDPE spessore 20mm e un pannello curvo in polietilene |
|||||||
NR |
1 |
Cod.: BV-6 Shop panels Banco vendita Vertical panel made of polyethylene and wood shelf. Realizzato in polietilene colorato, completo di staffe in acciaio inox per il fissaggio alla torretta e piano d’appoggio superiore in legno impregnato a pressione in autoclave. |
|||||||
NR |
1 |
Cod.: BV-4 Activity panel Pannello attivita' Made of colored polyethylene, sandwich type, with flow lanes, rotating disk and central knob Pannello attivita' realizzato in polietilene HDPE bicolore inciso con percorso attivita' e figure. Selettore centrale in polietilene per indirizzare verso le attivita'. Tutta la bulloneria e gli elementi di fissaggio in acciaio inox |
|||||||
![]() |
NR |
1 |
Cod.: EU0600.O OPTICAL PANEL PANNELLO OPTICAL OPTICAL EASY PANEL MADE OF POLYTHILENE PANNELLO OPTICAL EASY IN POLIETLENE |
||||||
NR |
1 |
Cod.: C3 Esagonal platform Pedana esagonale Made of non-slip material Realizzata in materiale antisdrucciolo |
|||||||
NR |
2 |
Cod.: RH-1 Access ramp suitable for disabled people Rampa di accesso per disabili: Made of impregnated lamellar wood. realizzata in legno impregnato a pressione in autoclave secondo le normative Ral 68800 |
|||||||
METHOD FOR FIXING THE GAME POSTS ON THE GROUND | |||||||||
Check / Ispezione:
For the game area, subject to be use intensively or to acts of vandalism, it can be necessary to daily check the equipment. / Per le aree gioco soggette ad uso intensivo o vandalismo, può essere necessaria un’ispezione giornaliera.
| |||||||||
