SCHEDA TECNICA / TECHNICAL SHEET

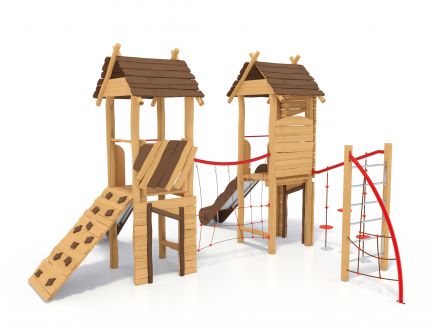

Name: MERLINO CON PALESTRA E DUE SCIVOLI PRIMITIV
09/05/2025
 Rev. 06 Code: AF102P STYLE PRIMITIV   Pag. 1/1

cm 533x558xh360 cm 822x898 HIC cm 140   AGE 3-12

ARREDO URBANO GIOCHI PER PARCHI SCENOGRAFIE DAL 1950 ALL'AVANGUARDIA
Copyright (C) POZZA 1865 S.r.l. - P.IVA IT02311670224 - info@pozza.it
DESCRIZIONE COMPONENTI / PARTS DESCRIPTION
NR
2
  Cod.: PQT4-14
 Square tower h 140 cm with roof
 Torre quadrata con tetto, pedana h 140 cm


 Composed of 4 posts made of chestnut wood or black locust, peeled and smoothed, 1 square platform placed at a height of 140 cm. Gable roof made of chestnut wood or black locust, peeled, smoothed and colored
 Realizzata con n 4 montanti in legno di castagno o robinia, lisciato con aspetto naturale, 1 pedana quadrata in legno di castagno con struttura di supporto in acciaio verniciato posta a 140 cm di altezza. Tetto a due falde in legno di castagno o robinia, scortecciato, lisciato con aspetto naturale e colorato
NR
1
  Cod.: PPAL-01b
 Angular baby Gym
 Kit palestra baby


 Vertical net with frame made of chestnut wood or black locust, peeled and smoothed, beams fixed through disappearing and passing nuts and bolts Bars realized with stainless steel tubular pegs, mounted into two lateral wooden supports
 Realizzata con struttura portante in legno di castagno o robinia, scortecciato, lisciato con aspetto naturale, rete di arrampicata in corda d’acciaio rivestita e fissata alla struttura portante mediante bulloneria passante a scomparsa, spalliera verticale con pioli in acciaio inox, e fune di arrampicata con pioli.
NR
2
  Cod.: SVPX-14
 Straight slide h 140 cm
 Scivolo h 140 cm


 slide with lateral sides made of polyethylene and stainless steel slide certified according to the existing rules; starting platform height 140 cm; provided with a transversal bar.
 Scivolo h140cm realizzato con scivolata in acciaio inox di larghezza 45cm modello inclusive per garantire l'utilizzo assistito e pannelli laterali in polietilene HDPE composto per il 51% di plastica riciclata pannelli laterali di protezione in polietilene e barra reggispinta di lunghezza 86 cm realizzata in acciaio verniciato. Tutta la bulloneria e gli elementi di fissaggio in acciaio inox
NR
1
  Cod.: PS1-14
 Ramp h 140 cm
 Pedana di risalita h 140 cm


 Inclined platform, made of chestnut wood or black locust, peeled and smoothed, complete with nylon rope for climbing and thrust bar
 Pedana inclinata, realizzata in legno di castagno o robinia, scortecciato, lisciato con aspetto naturale, completa di corda in nylon per arrampicata e barra reggispinta.
NR
2
  Cod.: P4
 Protection lateral panel with door
 Pannello laterale di protezione con porta


 Made of chestnut wood or black locust, peeled, smoothed and colored, with door
 Realizzata in legno di castagno o robinia, scortecciato, lisciato con aspetto naturale e colorato, con porta
NR
1
  Cod.: PPF-2
 Protection lateral panel with window
 Pannello laterale di protezione con finestra


 Made of chestnut wood or black locust, peeled, smoothed and colored, with window
 Pannello laterale di protezione con finestra realizzato con tavole di castagno naturale e mezzi pali in castagno naturale scortecciato, installati sulla struttura tramite staffe di fissaggio in acciaio inox
NR
1
  Cod.: PPC-2
 Protection lateral panel
 Pannello laterale di protezione


 Made of chestnut wood or black locust, peeled, smoothed and colored
 Pannello laterale di protezione realizzato con tavole di castagno naturale e mezzi pali in castagno naturale scortecciato, installati sulla struttura tramite staffe di fissaggio in acciaio inox
NR
1
  Cod.: PPD-7
 Rope bridge
 Ponte a funi


 Walkway made of chestnut wood or black locust, peeled and smoothed; with side parapets of coated steel wire ropes
 Ponte di collegamento tra due torri, camminamento realizzato con pali in legno di castagno , scortecciato, lisciato con aspetto naturale, con parapetti laterali in funi d’acciaio rivestite di nylon, tutti gli elementi di fissaggio alle torrette in acciaio inox

METHOD FOR FIXING THE GAME POSTS ON THE GROUND
METODO DI FISSAGGIO A TERRA DEI MONTANTI DEL GIOCO
The use of suitable galvanized brackets avoid the post be in a direct contact with the ground.
Attrezzatura predisposta per fissaggio in terreno vegetale mediante l’utilizzo di appositi telai metallici.


INFORMATION RELATING TO INSPECTION / INFORMAZIONI RELATIVE ALL’ISPEZIONE

Check / Ispezione:

  • periodical visual check / ispezione visiva periodica :
  • check the cleaning of the equipment / controllo della pulizia dell’attrezzatura;
  • check the area between the ground and the equipment / controllo degli interspazi tra terreno ed attrezzatura;
  • check the consistency of the ground / controllo della consistenza del terreno;
  • check the foundations / controllo delle fondamenta ;
  • check the corners / controllo degli spigoli;
  • check the possible lack of some items / controllo dell’eventuale mancanza di parti ;
  • check the excessive wear of the movable items (bushes and pivots) / controllo dell’usura eccessiva delle parti mobili (snodi e boccole);
  • check the integrity of the entire equipment / controllo dell’integritĂ  dell’intera attrezzatura.
  •

For the game area, subject to be use intensively or to acts of vandalism, it can be necessary to daily check the equipment. / Per le aree gioco soggette ad uso intensivo o vandalismo, può essere necessaria un’ispezione giornaliera.

  • Functional check / Ispezione funzionale:
  • it must be performed every 1-3 months / deve essere eseguita con frequenza da 1 a 3 mesi.
  • Periodical annual check / Ispezione annuale periodica:
It could be necessary to disassembly some parts to be checked / Potrebbe rendersi necessario lo smontaggio di alcune parti per la verifica
