SCHEDA TECNICA / TECHNICAL SHEET

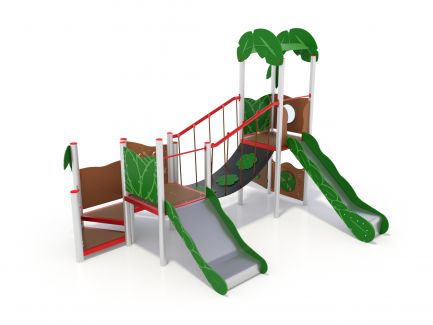

Name: MERLINO CON SCALA A GRADONI LEAVES
04/10/2022
Rev. 01 Code: AF102.SG-9 STYLE LEAVES   Pag. 1/1

cm 490x400xh360 cm 730x780 HIC cm 140   AGE 0-12

ARREDO URBANO GIOCHI PER PARCHI SCENOGRAFIE DAL 1950 ALL'AVANGUARDIA
Copyright (C) POZZA 1865 S.r.l. - P.IVA IT02311670224 - info@pozza.it
DESCRIZIONE COMPONENTI / PARTS DESCRIPTION
NR
1
 Cod.: Q-9ALU
 Square tower h 90 cm (without roof
 Torre quadrata senza tetto, pedana h 90 cm


 Composed of 4 posts having a 9 x 9 cm section by aluminium, 1 square platform placed at a height of 90 cm
 Torre altezza 90cm Realizzata con nr 4 montanti in alluminio EN EV6060 anodizzato con profilo speciale 90mm x 90mm con spigoli arrotondati raggio 32mm e anime interne di rinforzo spessore minimo 2,7 mm tutta la bulloneria e fissaggi in acciaio inox, 1 pianale dimensione 1040mm x 1040mm realizzato con profili in acciaio zincato e verniciato e pedana in plastica riciclata al 95% seconda vita spessore 25mm.
NR
1
 Cod.: SG-9ALU
 Grand staircase h 90 cm
 Scala a gradoni h 90 cm


 Composed by no-slip material platform supported by aluminium uprights
 Scala a gradoni h90cm con Montanti in alluminio EN AV6060 90mm x 90mm anodizzato con spigoli arrotondati, 3 pedane triangolari in plastica riciclata 95% seconda vita, struttura portante con staffe in acciaio zincato verniciato. Tutta la bulloneria e gli elementi di fissaggio in acciaio inox
NR
1
 Cod.: LQT4-14ALU
 Square tower h 140cm style leaves
 Torre quadrata, pedana h 140cm style leaves


 Composed by 4 posts having a 9 x 9 cm section by aluminium, 1 square platform placed at a height of 140 cm. Coloured polyethylene gable roof.
 Torre altezza 140cm Realizzata con nr 4 montanti in alluminio EN EV6060 anodizzato con profilo speciale 90mm x 90mm con spigoli arrotondati raggio 32mm e anime interne di rinforzo spessore minimo 2,7 mm tutta la bulloneria e fissaggi in acciaio inox, 1 pianale dimensione 1040mm x 1040mm realizzato con profili in acciaio zincato e verniciato e pedana in plastica riciclata al 95% seconda vita spessore 25mm. Tetto realizzato con due falde in polietilene HDPE spessore 20mm con incisioni a forma di foglia e un pannello curvo in polietilene
NR
3
 Cod.: LP-7
 Leaves panel
 Pannello leaves


 Leaves Panel
 Pannello protettivo realizzato in polietilene HDPE di spessore 20mm bicolore con incisioni a forma di foglia. larghezza 86cm con elementi di fissaggio e viteria in acciaio inox
NR
2
 Cod.: P-2
 Protection lateral panels with polycarbonate portholes
 Pannelli laterali di protezione oblo'


 Made of polyethylene, with polycarbonate portholes, provided with stainless steel brackets for fixing them to the tower.
 Realizzati in polietilene colorato e oblo' in policarbonato trasparente, completi di staffe in acciaio inox per il fissaggio alla torretta.
NR
1
 Cod.: BV-4
 Activity panel
 Pannello attivita'


 Made of colored polyethylene, sandwich type, with flow lanes, rotating disk and central knob
 Pannello attivita' realizzato in polietilene HDPE bicolore inciso con percorso attivita' e figure. Selettore centrale in polietilene per indirizzare verso le attivita'. Tutta la bulloneria e gli elementi di fissaggio in acciaio inox
NR
1
 Cod.: ABACOGT-01
 OXO Panel
 Gioco tris


 Two colored polyethylene panel with serigraphy XOX symbols, 9 half-moon rolling panels, Inox steel bolts.
 Pannello tris realizzato in polietilene HDPE riciclato al 50% bicolore con incisioni a forma di X e O per gioco tris con 9 mezzelune in polietilene rosso. Tutte le bullonerie e gli elementi di fissaggio in acciaio inox.
NR
1
 Cod.: LP-20
 Panel style leaves h200
 Pannello style leaves h200


 Leaves panel
 Pannello foglia H 200cm realizzato in polietilene HDPE bicolore inciso a forma di foglia. Tutta la bulloneria e gli elementi di fissaggio in acciaio inox.
NR
1
 Cod.: LP-5
 Panel style leaves h50
 Pannello style leaves h50


 Leaves panel
 Pannello foglia H 50cm realizzato in polietilene HDPE bicolore inciso a forma di foglia. Tutta la bulloneria e gli elementi di fissaggio in acciaio inox.
NR
1
 Cod.: LPI-11
 Leaves inclined bridge
 Ponte inclinato leaves


 Leaves inclined bridge
 Ponte inclinato realizzato con pedana in plastica riciclata al 95% seconda vita e struttura portante in acciaio zincato e verniciato. Pannelli di protezione laterale in polietilene HDPE bicolore con struttura portante in alluminio EN AV6060 anodizzato
NR
1
 Cod.: LSVPX-9H
 Inclusive Poly inox Slide h90
 Scivolo inclusive poly inox h90


 Inclusive Slide made of polyethilene and stainless steel
 Scivolo h90cm realizzato con scivolata in acciaio inox di larghezza 86cm?? modello inclusive per garantire l'utilizzo assistito e pannelli laterali in polietilene HDPE con incisioni a forma di foglia, pannelli laterali di protezione in polietilene e barra reggispinta di larghezza 86 cm realizzata in acciaio verniciato. Tutta la bulloneria e gli elementi di fissaggio in acciaio inox
NR
1
 Cod.: LSVPX-14
 Stainless steel slide style Leaves h140
 Scivolo inox style Leaves h140


 Stainless steel slide with polytheilene Leaves sides
 Scivolo h140cm realizzato con scivolata in acciaio inox di larghezza 45cm e pannelli laterali in polietilene HDPE con incisioni a forma di foglia, pannelli laterali di protezione in polietilene e barra reggispinta di lunghezza 86 cm realizzata in acciaio verniciato. Tutta la bulloneria e gli elementi di fissaggio in acciaio inox

METHOD FOR FIXING THE GAME POSTS ON THE GROUND
METODO DI FISSAGGIO A TERRA DEI MONTANTI DEL GIOCO

The use of suitable galvanized brackets avoid the post be in a direct contact with the ground.
Attrezzatura predisposta per fissaggio in terreno vegetale mediante l’utilizzo di appositi telai metallici.


INFORMATION RELATING TO INSPECTION /
INFORMAZIONI RELATIVE ALL’ISPEZIONE

Check / Ispezione:

  • periodical visual check / ispezione visiva periodica :
  • check the cleaning of the equipment / controllo della pulizia dell’attrezzatura;
  • check the area between the ground and the equipment / controllo degli interspazi tra terreno ed attrezzatura;
  • check the consistency of the ground / controllo della consistenza del terreno;
  • check the foundations / controllo delle fondamenta ;
  • check the corners / controllo degli spigoli;
  • check the possible lack of some items / controllo dell’eventuale mancanza di parti ;
  • check the excessive wear of the movable items (bushes and pivots) / controllo dell’usura eccessiva delle parti mobili (snodi e boccole);
  • check the integrity of the entire equipment / controllo dell’integrità dell’intera attrezzatura.
  •

For the game area, subject to be use intensively or to acts of vandalism, it can be necessary to daily check the equipment. / Per le aree gioco soggette ad uso intensivo o vandalismo, può essere necessaria un’ispezione giornaliera.

  • Functional check / Ispezione funzionale:
  • it must be performed every 1-3 months / deve essere eseguita con frequenza da 1 a 3 mesi.
  • Periodical annual check / Ispezione annuale periodica:
It could be necessary to disassembly some parts to be checked / Potrebbe rendersi necessario lo smontaggio di alcune parti per la verifica
