SCHEDA TECNICA / TECHNICAL SHEET

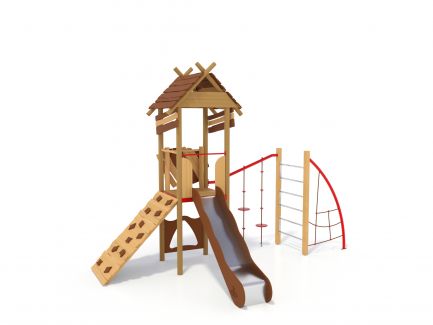

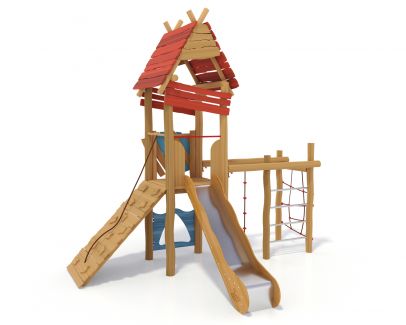

Name: FATA CON PALESTRA PRIMITIV
04/03/2024
Rev. 06 Code: AF100P STYLE PRIMITIV   Pag. 1/1

cm 300x430xh360 cm 749x760 HIC cm 140   AGE 3-12
ARREDO URBANO GIOCHI PER PARCHI SCENOGRAFIE DAL 1950 ALL'AVANGUARDIA
Copyright (C) POZZA 1865 S.r.l. - P.IVA IT02311670224 - info@pozza.it
DESCRIZIONE COMPONENTI / PARTS DESCRIPTION
NR
1
 Cod.: PQT4-14
 Square tower h 140 cm with roof
 Torre quadrata con tetto, pedana h 140 cm


 Composed of 4 posts made of chestnut wood or black locust, peeled and smoothed, 1 square platform placed at a height of 140 cm. Gable roof made of chestnut wood or black locust, peeled, smoothed and colored
 Realizzata con n 4 montanti in legno di castagno o robinia, lisciato con aspetto naturale, 1 pedana quadrata in legno di castagno con struttura di supporto in acciaio verniciato posta a 140 cm di altezza. Tetto a due falde in legno di castagno o robinia, scortecciato, lisciato con aspetto naturale e colorato
NR
1
 Cod.: PAL-01
 Angular Gym
 Kit palestra ad angolo


 Vertical net with frame made of lamellar wood beams fixed through disappearing and passing nuts and bolts Bars realized with stainless steel tubular pegs, mounted into two lateral wooden supports Climbing cord
 realizzata con struttura portante in legno lamellare impregnato a pressione in autoclave secondo le normative Ral 68800, rete di arrampicata in corda di acciaio rivestita e fissata alla struttura portante mediante bulloneria passante a scomparsa, spalliera verticale con pioli in acciaio inox, e fune di arrampicata con pioli
NR
1
 Cod.: SVPX-14
 Straight slide h 140 cm
 Scivolo h 140 cm


 slide with lateral sides made of polyethylene and stainless steel slide certified according to the existing rules; starting platform height 140 cm; provided with a transversal bar.
 Scivolo h140cm realizzato con scivolata in acciaio inox di larghezza 45cm modello inclusive per garantire l'utilizzo assistito e pannelli laterali in polietilene HDPE composto per il 51% di plastica riciclata pannelli laterali di protezione in polietilene e barra reggispinta di lunghezza 86 cm realizzata in acciaio verniciato. Tutta la bulloneria e gli elementi di fissaggio in acciaio inox
NR
1
 Cod.: P-3T
 Panels inside-out
 Pannelli dentro-fuori


 Made of polyethylene shaped with a central geometric hole, provided with stainless steel brackets for fixing them to the tower
 realizzati in polietilene colorato e sagomato con foro centrale a forma geometrica, completi di staffe in acciaio inox per il fissaggio alla torretta
NR
1
 Cod.: SCL1-14
 Free-climbing inclined ramp h. 140
 Pedana climbing h. 140


 Consisting of non-slip multi-layer panel on which are fixed the resin supports, free-climbing type.
 Pedana climbing per torretta h140 realizzata con panello di plastica riciclata al 95% seconda vita con fori. Appigli per arrampicata in resina. Struttura portante in legno di pino nordico impregnato in autoclave. Barra reggispinta lunghezza 86cm. Bulloneria ed elementi di fissaggio in acciaio inox.

METHOD FOR FIXING THE GAME POSTS ON THE GROUND
METODO DI FISSAGGIO A TERRA DEI MONTANTI DEL GIOCO

The use of suitable galvanized brackets avoid the post be in a direct contact with the ground.
Attrezzatura predisposta per fissaggio in terreno vegetale mediante l’utilizzo di appositi telai metallici.


INFORMATION RELATING TO INSPECTION /
INFORMAZIONI RELATIVE ALL’ISPEZIONE

Check / Ispezione:

  • periodical visual check / ispezione visiva periodica :
  • check the cleaning of the equipment / controllo della pulizia dell’attrezzatura;
  • check the area between the ground and the equipment / controllo degli interspazi tra terreno ed attrezzatura;
  • check the consistency of the ground / controllo della consistenza del terreno;
  • check the foundations / controllo delle fondamenta ;
  • check the corners / controllo degli spigoli;
  • check the possible lack of some items / controllo dell’eventuale mancanza di parti ;
  • check the excessive wear of the movable items (bushes and pivots) / controllo dell’usura eccessiva delle parti mobili (snodi e boccole);
  • check the integrity of the entire equipment / controllo dell’integrità dell’intera attrezzatura.
  •

For the game area, subject to be use intensively or to acts of vandalism, it can be necessary to daily check the equipment. / Per le aree gioco soggette ad uso intensivo o vandalismo, può essere necessaria un’ispezione giornaliera.

  • Functional check / Ispezione funzionale:
  • it must be performed every 1-3 months / deve essere eseguita con frequenza da 1 a 3 mesi.
  • Periodical annual check / Ispezione annuale periodica:
It could be necessary to disassembly some parts to be checked / Potrebbe rendersi necessario lo smontaggio di alcune parti per la verifica
