SCHEDA TECNICA / TECHNICAL SHEET

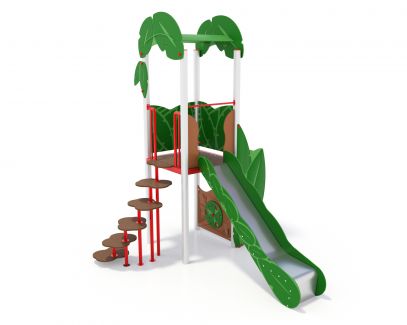

Name: FATA CON PANNELLO NUMERI LEAVES
09/12/2022
Rev. 06 Code: AF100.U0600-N STYLE LEAVES   Pag. 1/1

cm 376x262xh360 cm 722x560 HIC cm 140   AGE 2-12

ARREDO URBANO GIOCHI PER PARCHI SCENOGRAFIE DAL 1950 ALL'AVANGUARDIA
Copyright (C) POZZA 1865 S.r.l. - P.IVA IT02311670224 - info@pozza.it
DESCRIZIONE COMPONENTI / PARTS DESCRIPTION
NR
1
 Cod.: LQT4-14ALU
 Square tower h 140cm style leaves
 Torre quadrata, pedana h 140cm style leaves


 Composed by 4 posts having a 9 x 9 cm section by aluminium, 1 square platform placed at a height of 140 cm. Coloured polyethylene gable roof.
 Torre altezza 140cm Realizzata con nr 4 montanti in alluminio EN EV6060 anodizzato con profilo speciale 90mm x 90mm con spigoli arrotondati raggio 32mm e anime interne di rinforzo spessore minimo 2,7 mm tutta la bulloneria e fissaggi in acciaio inox, 1 pianale dimensione 1040mm x 1040mm realizzato con profili in acciaio zincato e verniciato e pedana in plastica riciclata al 95% seconda vita spessore 25mm. Tetto realizzato con due falde in polietilene HDPE spessore 20mm con incisioni a forma di foglia e un pannello curvo in polietilene
NR
1
 Cod.: LSVPX-14
 Stainless steel slide style Leaves h140
 Scivolo inox style Leaves h140


 Stainless steel slide with polytheilene Leaves sides
 Scivolo h140cm realizzato con scivolata in acciaio inox di larghezza 45cm e pannelli laterali in polietilene HDPE con incisioni a forma di foglia, pannelli laterali di protezione in polietilene e barra reggispinta di lunghezza 86 cm realizzata in acciaio verniciato. Tutta la bulloneria e gli elementi di fissaggio in acciaio inox
NR
2
 Cod.: LP-7
 Leaves panel
 Pannello leaves


 Leaves Panel
 Pannello protettivo realizzato in polietilene HDPE di spessore 20mm bicolore con incisioni a forma di foglia. larghezza 86cm con elementi di fissaggio e viteria in acciaio inox
NR
1
 Cod.: S11-14
 Cloud stairs
 Scala nuvola h140


 Cloud stairs made of caply and painted steel
 Scala a nuvola h 140cm realizzata con struttura in tubi di acciaio inox. Pannelli step in plastica riciclata al 95% seconda vita. Tutta la bulloneria e gli elementi di fissaggio in acciaio inox
NR
1
 Cod.: ABACO U0600-N
 Panel with numbers
 Pannello numeri


 Made of colored polyethylene, sandwich type, with central rotating disk.
 Gioco numeri realizzato in polietilene HDPE resistente ai raggi ultravioletti riciclato al 50% bicolore con incisioni con un disco rotante centrale realizzato in polietilene. Tutta la bulloneria e gli elementi di fissaggio in acciaio inox.
NR
1
 Cod.: LP-20
 Panel style leaves h200
 Pannello style leaves h200


 Leaves panel
 Pannello foglia H 200cm realizzato in polietilene HDPE bicolore inciso a forma di foglia. Tutta la bulloneria e gli elementi di fissaggio in acciaio inox.

METHOD FOR FIXING THE GAME POSTS ON THE GROUND
METODO DI FISSAGGIO A TERRA DEI MONTANTI DEL GIOCO

The use of suitable galvanized brackets avoid the post be in a direct contact with the ground.
Attrezzatura predisposta per fissaggio in terreno vegetale mediante l’utilizzo di appositi telai metallici.


INFORMATION RELATING TO INSPECTION /
INFORMAZIONI RELATIVE ALL’ISPEZIONE

Check / Ispezione:

  • periodical visual check / ispezione visiva periodica :
  • check the cleaning of the equipment / controllo della pulizia dell’attrezzatura;
  • check the area between the ground and the equipment / controllo degli interspazi tra terreno ed attrezzatura;
  • check the consistency of the ground / controllo della consistenza del terreno;
  • check the foundations / controllo delle fondamenta ;
  • check the corners / controllo degli spigoli;
  • check the possible lack of some items / controllo dell’eventuale mancanza di parti ;
  • check the excessive wear of the movable items (bushes and pivots) / controllo dell’usura eccessiva delle parti mobili (snodi e boccole);
  • check the integrity of the entire equipment / controllo dell’integrità dell’intera attrezzatura.
  •

For the game area, subject to be use intensively or to acts of vandalism, it can be necessary to daily check the equipment. / Per le aree gioco soggette ad uso intensivo o vandalismo, può essere necessaria un’ispezione giornaliera.

  • Functional check / Ispezione funzionale:
  • it must be performed every 1-3 months / deve essere eseguita con frequenza da 1 a 3 mesi.
  • Periodical annual check / Ispezione annuale periodica:
It could be necessary to disassembly some parts to be checked / Potrebbe rendersi necessario lo smontaggio di alcune parti per la verifica
