SCHEDA TECNICA / TECHNICAL SHEET

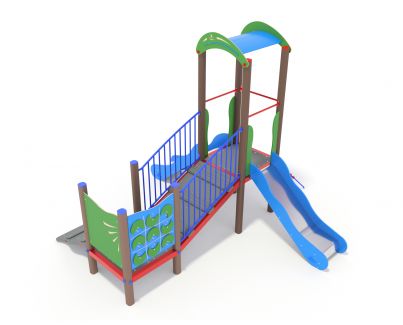

Name: PESCA EASY BABY CON SCIVOLI
04/06/2023
Rev. 06 Code: AE102B.POLY100   Pag. 1/1

cm 470x375xh280 cm 650x900 HIC cm 90   AGE 2-12

ARREDO URBANO GIOCHI PER PARCHI SCENOGRAFIE DAL 1950 ALL'AVANGUARDIA
Copyright (C) POZZA 1865 S.r.l. - P.IVA IT02311670224 - info@pozza.it
DESCRIZIONE COMPONENTI / PARTS DESCRIPTION
NR
1
 Cod.: EQT4-9
 Square tower h 90 cm:
 Torre quadrata, pedana h 90 cm:


 Composed by 4 posts having a 7 x 7 cm section by lamellar wood, 1 square platform placed at a height of 90 cm. Coloured polyethylene gable roof.
 Torre altezza 90cm Realizzata con nr 4 montanti legno di pino nordico impregnato in autoclave tutta la bulloneria e fissaggi in acciaio inox, 1 pianale dimensione 800mm x 800mm realizzato con profili in legno di pino nordico impregnato e pedana in plastica riciclata al 95% seconda vita spessore 25mm. Tetto realizzato con due falde in polietilene HDPE spessore 20mm e un pannello curvo in polietilene
NR
1
 Cod.: EQ-4
 Square tower h 40 cm (without roof):
 Torre quadrata senza tetto, pedana h 40 cm:


 Composed of 4 posts having a 7 x 7 cm section by impregnated lamellar wood, 1 square platform placed at a height of 40 cm.
 Torre altezza 40cm Realizzata con nr 4 montanti legno di pino nordico impregnato in autoclave tutta la bulloneria e fissaggi in acciaio inox, 1 pianale dimensione 800mm x 800mm realizzato con profili in legno di pino nordico impregnato e pedana in plastica riciclata al 95% seconda vita spessore 25mm.
NR
1
 Cod.: ES6-9
 Shroud lift h 90 cm
 Sartia di risalita easy h 90 cm


 Composed by climbing net in steel rope. Included by thrust bar
 Rete di arrampicata h90cm realizzata in corda di accaio rivestito in nylon, con tirafondi di fissaggio in acciaio inox. Barra reggispinta lunghezza 66cm in acciaio zincato verniciato. Tutta la bulloneria in acciaio inox
NR
1
 Cod.: ES2-4
 Climbing platform:
 Pedana di risalita


 Made of non-slip material.This ramp is supported by a layered wood painted girder.
 Pedana climbing per torretta h40 realizzata con panello di plastica riciclata al 95% seconda vita. Struttura portante in legno di pino nordico impregnato in autoclave. . Bulloneria ed elementi di fissaggio in acciaio inox.
NR
1
 Cod.: EU0600-T
 Game panel tris EASY
 Pannello gioco tris EASY


 Two colored polyethylene panel with serigraphy XOX symbols, 9 half-moon rolling panels, Inox steel bolts.
 Pannello tris realizzato in polietilene HDPE riciclato al 50% bicolore con incisioni a forma di X e O per gioco tris con 9 mezzelune in polietilene rosso. Larghezza 66cm. Tutte le bullonerie e gli elementi di fissaggio in acciaio inox.
NR
1
 Cod.: EPI-10
 Fixed inclined bridge:
 Ponte fisso inclinato:


 Walkway made of impregnated wood, with steel parapets.
 Ponte di collegamento realizzato con struttura portante in profili di legno di pino nordico impregnato in autoclave con piano di calpestio in plastica riciclata seconda vita 95% spessore 25mm. Protezioni laterali realizzate con ringhiera di acciaio zincato verniciato. Tutta la bulloneria e i sistemi di fissaggio in acciaio inox.
NR
2
 Cod.: ESVPX-9
 Straight Easy slide h 90 cm
 Scivolo Easy h 90 cm


 Easy slide with lateral sides made of polyethylene and stainless steel slide certified according to the existing rules; starting platform height 90 cm; provided with a transversal bar.
 Scivolo Easy h90cm realizzato con scivolata in acciaio inox di larghezza 45cm e pannelli laterali in polietilene HDPE composto per il 51% di plastica riciclata pannelli laterali di protezione in polietilene e barra reggispinta di lunghezza 66 cm realizzata in acciaio verniciato. Tutta la bulloneria e gli elementi di fissaggio in acciaio inox
NR
1
 Cod.: EP-7
 Protection lateral panel EASY
 Pannello laterale di protezione EASY


 Made of polyethylene provided with stainless steel brackets for fixing them to the tower.
 Pannello protettivo realizzato in polietilene HDPE di spessore 20mm bicolore con incisioni estetiche. larghezza 66cm con elementi di fissaggio e viteria in acciaio inox

METHOD FOR FIXING THE GAME POSTS ON THE GROUND
METODO DI FISSAGGIO A TERRA DEI MONTANTI DEL GIOCO

The use of suitable galvanized brackets avoid the post be in a direct contact with the ground.
Attrezzatura predisposta per fissaggio in terreno vegetale mediante l’utilizzo di appositi telai metallici.


INFORMATION RELATING TO INSPECTION /
INFORMAZIONI RELATIVE ALL’ISPEZIONE

Check / Ispezione:

  • periodical visual check / ispezione visiva periodica :
  • check the cleaning of the equipment / controllo della pulizia dell’attrezzatura;
  • check the area between the ground and the equipment / controllo degli interspazi tra terreno ed attrezzatura;
  • check the consistency of the ground / controllo della consistenza del terreno;
  • check the foundations / controllo delle fondamenta ;
  • check the corners / controllo degli spigoli;
  • check the possible lack of some items / controllo dell’eventuale mancanza di parti ;
  • check the excessive wear of the movable items (bushes and pivots) / controllo dell’usura eccessiva delle parti mobili (snodi e boccole);
  • check the integrity of the entire equipment / controllo dell’integrità dell’intera attrezzatura.
  •

For the game area, subject to be use intensively or to acts of vandalism, it can be necessary to daily check the equipment. / Per le aree gioco soggette ad uso intensivo o vandalismo, può essere necessaria un’ispezione giornaliera.

  • Functional check / Ispezione funzionale:
  • it must be performed every 1-3 months / deve essere eseguita con frequenza da 1 a 3 mesi.
  • Periodical annual check / Ispezione annuale periodica:
It could be necessary to disassembly some parts to be checked / Potrebbe rendersi necessario lo smontaggio di alcune parti per la verifica
