SCHEDA TECNICA / TECHNICAL SHEET

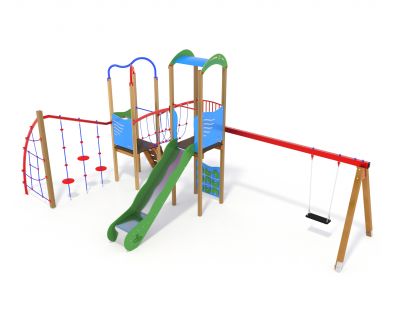

Name: PESCA CON ALTALENA E PALESTRA
19/07/2024
Rev. 01 Code: AE102AP   Pag. 1/1

cm 675x433xh140 cm 864x883 HIC cm 140   AGE 0-12

ARREDO URBANO GIOCHI PER PARCHI SCENOGRAFIE DAL 1950 ALL'AVANGUARDIA
Copyright (C) POZZA 1865 S.r.l. - P.IVA IT02311670224 - info@pozza.it
DESCRIZIONE COMPONENTI / PARTS DESCRIPTION
NR
2
 Cod.: EP-7
 Protection lateral panel EASY
 Pannello laterale di protezione EASY


 Made of polyethylene provided with stainless steel brackets for fixing them to the tower.
 Pannello protettivo realizzato in polietilene HDPE di spessore 20mm bicolore con incisioni estetiche. larghezza 66cm con elementi di fissaggio e viteria in acciaio inox
NR
1
 Cod.: EQT5-9
 Easy Square tower h 90 cm with tubular type roof
 Torre Easy quadrata h 90 cm con tetto a tubi


 Composed of 4 posts having a 9 x 9 cm section, 1 square platform placed at a height of 90 cm and tubular-type roof made of painted steel.
 Realizzata con n 4 montanti di sez. 9 x 9 cm, 1 pedana quadrata posta a 90 cm d’altezza e tetto in tubolare di acciaio verniciato.
NR
1
 Cod.: EQT4-14
 Square tower h 140 cm
 Torre quadrata, pedana h 140 cm


 Composed of 4 posts having a 7 x 7 mm section by lamellar wood, 1 square platform placed at a height of 140 cm. Coloured polyethylene gable roof.
 Torre altezza 140cm Realizzata con nr 4 montanti legno di pino nordico impregnato in autoclave tutta la bulloneria e fissaggi in acciaio inox, 1 pianale dimensione 800mm x 800mm realizzato con profili in legno di pino nordico impregnato e pedana in plastica riciclata al 95% seconda vita spessore 25mm. Tetto realizzato con due falde in polietilene HDPE spessore 20mm e un pannello curvo in polietilene
NR
1
 Cod.: EPO
 Protection lateral panels with polycarbonate portholes EASY
 Pannello laterale di protezione oblo' EASY


 Made of polyethylene, with polycarbonate portholes, provided with stainless steel brackets for fixing them to the tower
 Realizzati in polietilene colorato e oblo in policarbonato trasparente, completi di staffe in acciaio inox per il fissaggio alla torretta
NR
1
 Cod.: ESC2-9
 Climbing platform:
 Pedana di risalita


 With special engravings used as hands/footholds. This ramp is supported by a layered wood painted girder and provided with transversal safety bar.
 Pedana climbing per torretta h90 realizzata con panello di plastica riciclata al 95% seconda vita con fori di arrampicata. Struttura portante in legno di pino nordico impregnato in autoclave. Barra reggispinta lunghezza 66cm. Bulloneria ed elementi di fissaggio in acciaio inox.
NR
1
 Cod.: EU0600-T
 Game panel tris EASY
 Pannello gioco tris EASY


 Two colored polyethylene panel with serigraphy XOX symbols, 9 half-moon rolling panels, Inox steel bolts.
 Pannello tris realizzato in polietilene HDPE riciclato al 50% bicolore con incisioni a forma di X e O per gioco tris con 9 mezzelune in polietilene rosso. Larghezza 66cm. Tutte le bullonerie e gli elementi di fissaggio in acciaio inox.
NR
1
 Cod.: EPAR-01
 Protection railing
 Ringhiera


 Made of painted steel parapets. , provided with stainless steel brackets for fixing them to the tower.
 Parapetto realizzato con tubi di acciaio zincato verniciato. Lunghezza 66cm. Tutta la bulloneria in acciaio inox
NR
1
 Cod.: EPI-6
 Inclined Bridge
 Ponte inclinato easy


 inclined bridge made of steel covered cord
 ponte inclinato realizzato in corda in acciaio rivestito
NR
1
 Cod.: EALT-01
 Swing kit with seat:
 Kit altalena ad un posto con tavoletta:


 Made with painted steel girder and two easel supporting griders in lamellar wood. Rubber anti-shock seat with metal reinforcement inside. Chains made by hot galvanized steel rod; chain mesh avoiding fingers entrapment. Joints made by hot galavnized steel with swinging central joint.
 Realizzata con trave superiore in acciaio verniciato e gambe in legno lamellare impregnato. Tavoletta in gomma ad alto assorbimento di urto rinforzate al interno da una struttura in metallo. Catene in tondo di acciaio zincato a caldo a maglia stretta che ne impedisce l’intrappolamento delle dita. Snodi realizzati in acciaio zincato e verniciato.
NR
1
 Cod.: PPC-2
 Linear gym
 Kit palestra


 Made with painted steel girder and two easel supporting griders in lamellar wood. Climbing net made in steel rope coated and steel pole.
 Kit palestra Realizzata con trave superiore in acciaio verniciato e gambe in legno lamellare impregnato, rete di arrampicata in corda di acciaio rivestita e fissata alla struttura portante mediante bulloneria passante a scomparsa e pertica di risalita in acciaio.
NR
1
 Cod.: ESVPX-14
 Straight Easy slide h 140 cm
 Scivolo Easy h 140 cm


 Easy slide with lateral sides made of polyethylene and stainless steel slide certified according to the existing rules; starting platform height 140 cm; provided with a transversal bar.
 Scivolo Easy h140cm realizzato con scivolata in acciaio inox di larghezza 45cm e pannelli laterali in polietilene HDPE composto per il 51% di plastica riciclata pannelli laterali di protezione in polietilene e barra reggispinta di lunghezza 66 cm realizzata in acciaio verniciato. Tutta la bulloneria e gli elementi di fissaggio in acciaio inox

METHOD FOR FIXING THE GAME POSTS ON THE GROUND
METODO DI FISSAGGIO A TERRA DEI MONTANTI DEL GIOCO

The use of suitable galvanized brackets avoid the post be in a direct contact with the ground.
Attrezzatura predisposta per fissaggio in terreno vegetale mediante l’utilizzo di appositi telai metallici.


INFORMATION RELATING TO INSPECTION /
INFORMAZIONI RELATIVE ALL’ISPEZIONE

Check / Ispezione:

  • periodical visual check / ispezione visiva periodica :
  • check the cleaning of the equipment / controllo della pulizia dell’attrezzatura;
  • check the area between the ground and the equipment / controllo degli interspazi tra terreno ed attrezzatura;
  • check the consistency of the ground / controllo della consistenza del terreno;
  • check the foundations / controllo delle fondamenta ;
  • check the corners / controllo degli spigoli;
  • check the possible lack of some items / controllo dell’eventuale mancanza di parti ;
  • check the excessive wear of the movable items (bushes and pivots) / controllo dell’usura eccessiva delle parti mobili (snodi e boccole);
  • check the integrity of the entire equipment / controllo dell’integritĂ  dell’intera attrezzatura.
  •

For the game area, subject to be use intensively or to acts of vandalism, it can be necessary to daily check the equipment. / Per le aree gioco soggette ad uso intensivo o vandalismo, può essere necessaria un’ispezione giornaliera.

  • Functional check / Ispezione funzionale:
  • it must be performed every 1-3 months / deve essere eseguita con frequenza da 1 a 3 mesi.
  • Periodical annual check / Ispezione annuale periodica:
It could be necessary to disassembly some parts to be checked / Potrebbe rendersi necessario lo smontaggio di alcune parti per la verifica
